Регулировка зазора в зацеплении ролика с червяком рулевого механизма Нива 2121, Ваз 2131, Лада 4х4

Работу проводим на смотровой канаве или подъемнике.

Регулировку производим при обнаружении свободного хода сошки рулевого механизма ваз 2121. Перед регулировкой необходимо убедиться в отсутствии осевого перемещения червяка в подшипниках (см. Снятие рулевого механизма ваз 2131 и регулировка зазора в подшипниках червяка).
Вакуумный усилитель для наглядности снят.

зазор ролика с червякомШлицевой отверткой поддеваем колпачок гайки регулировочного винта вала сошки…

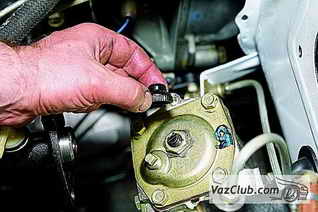

регулировка зазора рулевого механизма нива 2121, нива 2131…и снимаем колпачок.

винт для регулировки сошки ваз 2121, ваз 2131Накидным ключом «на 19» ослабляем гайку регулировочного винта вала сошки и поддеваем шлицевой отверткой стопорную шайбу.

картер рулевого механизмаСтопорная шайба усиком входит в паз регулировочного винта. Провороту шайбы препятствует прилив на крышке картера рулевого механизма ваз 2131 (для наглядности гайка снята).

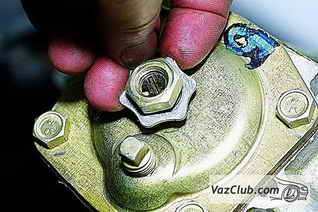

рулевой червяк niva 4x4Приподняв шайбу (освобождаем ее из зацепления с приливом),…

червяк рулевого механизма…пластиной (согнутой под прямым углом) заворачиваем регулировочный винт до устранения зазора в зацеплении ролика с червяком рулевого механизма нива 2121. Придерживая пластиной винт от проворачивания, ключом «на 19» затягиваем гайку.

Усилие поворота рулевого колеса ваз 2121 при установке передних колес на гладкой плите не должно превышать 196 Н (20 кгс).
