В начальный момент включения очистителя на прерывистую работу (пока еще не нагрелась биметаллическая пластинка прерывателя) щетки могут сделать до 4-х непрерывных двойных ходов.

очиститель фар ваз 2107, ваз 2105, ваз 2104

Схема включения фар и противотуманного света в задних фонарях ваз 2107: 1 — блок-фары; 2 — монтажный блок ваз 2104; 3 — переключатель света фар в трехрычажном переключателе; 4 — переключатель наружного освещения; 5 — выключатель заднего противотуманного света; 6 — задние фонари;
7 — предохранитель цепи заднего противотуманного света; 8 — контрольная лампа противотуманного света, расположенная в блоке контрольных ламп;
9 — контрольная лампа дальнего света фар, расположенная в спидометре; 10 — выключатель зажигания; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар. А — вид на штекерный разъем блок-фары: 1 — штекер ближнего света; 2 — штекер дальнего света; 3 — штекер массы; 4 — штекер габаритного света ваз 2104; Б — к клемме "30" генератора. В – выводы печатной платы заднего фонаря (нумерация выводов от края платы): 1 — на массу; 2 — к лампе стоп-сигнала; 3 — к лампе габаритного света; 4 — к лампе противотуманного света; 5 — к лампе света заднего хода; 6 — к лампе указателя поворота

схема включения очистителей и омывателя фар

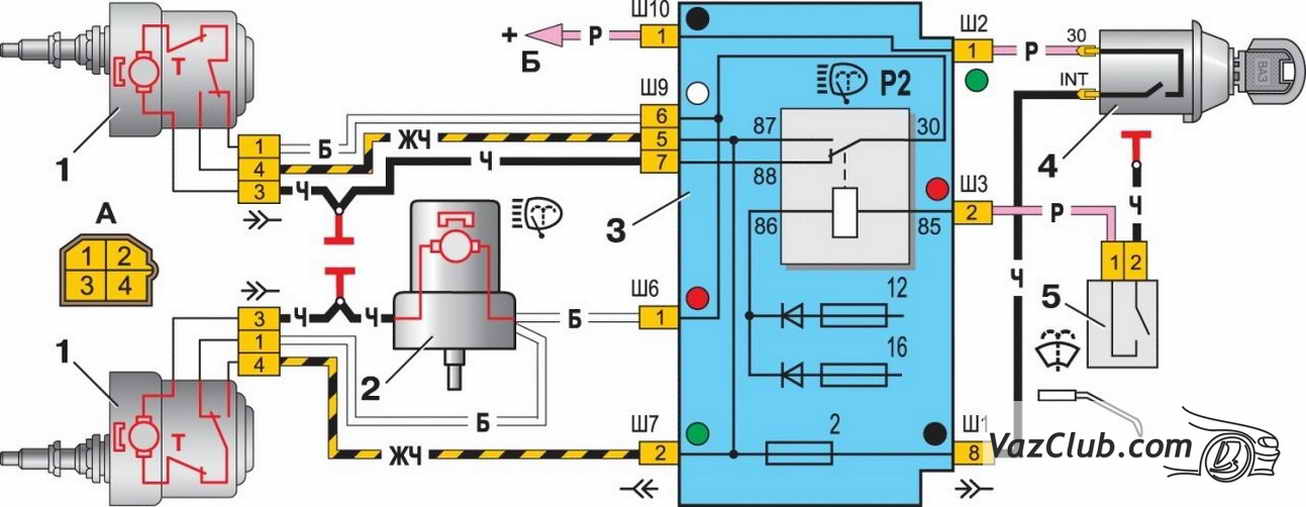

Схема включения очистителей и омывателя фар: 1 — моторедукторы очистителей фар лада классика;
2 — электродвигатель омывателя фар; 3 — монтажный блок; 4 — выключатель зажигания; 5 — выключатель омывателя ветрового стекла в трехрычажном переключателе (одновременно является выключателем омывателя фар ваз 2107); Р2 — реле включения очистителей и омывателя фар ваз 2105; А — порядок условной нумерации штекеров в колодках очистителей фар; Б — к клемме "30" генератора

Схема включения очистителей фар ваз 2104, ваз 2105, ваз 2107. Они включаются правым рычагом трехрычажного переключателя 5, когда на вывод "86" реле Р2 подается напряжение с предохранителей "12" и "16", т.е. при включенном ближнем или дальнем свете фар.
Моторедукторы очистителей фар ваз 2104 состоят из электродвигателя и редуктора, объединенных в одном узле. Конструкция моторедуктора неразборная и неремонтопригодная. Поэтому в случае неисправности он должен заменяться новым.
Реле Р2 применяется типа 112.3747. Характеристики реле такие же, как и у реле 113.3747, описанного в главе "Освещение и световая сигнализация ваз 2104, ваз 2105, ваз 2107", а отличается оно наличием контактной стойки "88", с которой в нормальном положении замкнут контакт "30" якоря реле.

Данные для проверки электродвигателя очистителя фар ваз 2107
Номинальное напряжение, В 12
Потребляемая сила тока* при моменте 0,49 Н·м (0,05 кгс·м), не более, А 1,5
Число двойных ходов вала* в минуту при моменте 0,49 Н·м (0,05 кгс·м) 50
* При напряжении 12 В и температуре 25°С.
