Снятие и разборка задних тормозных механизмов Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Поднимите заднюю чась автомобиля и снимите колесо.
Примите меры, не допускающие утечку жидкости из бачка.

тормозной барабан ваз 2107, ваз 2105, ваз 2104

Тормозной барабан заднего колеса: 1 — болты крепления барабана к полуоси; 2 — резьбовые отверстия для установки болтов 1 при снятии барабана

Снимите тормозной барабан, отвернув крепежные болты 1. Вставьте эти болты в технологические отверстия 2 и завертывайте до отделения барабана.

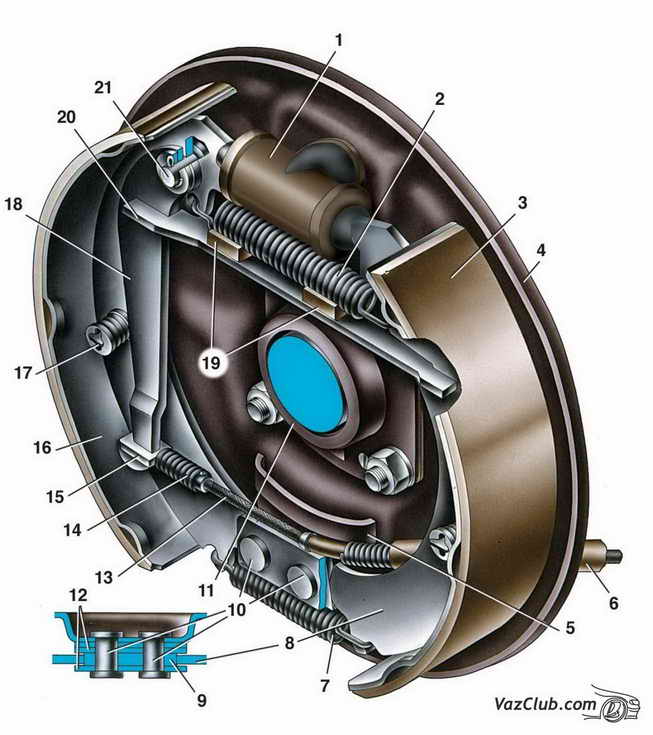

тормозной механизм заднего колеса лада классика

Тормозной механизм заднего колеса ваз 2105: 1 — колесный цилиндр; 2 — верхняя стяжная пружина колодок; 3 — накладка колодки; 4 — щит тормоза; 5 — внутренняя пластина; 6 — оболочка заднего троса; 7 — нижняя стяжная пружина колодок; 8 — передняя тормозная колодка; 9 — опорная пластина колодок; 10 — заклепки; 11 — маслоотражатель; 12 — направляющая пластина колодок; 13 — задний трос стояночного тормоза; 14 — пружина заднего троса; 15 — наконечник заднего троса; 16 — задняя тормозная колодка; 17 — опорная стойка колодки; 18 — рычаг ручного привода колодок; 19 — резиновые подушки; 20 — распорная планка колодок; 21 — палец рычага ручного привода колодок

Отсоедините от рычага 18 ручного привода колодок наконечник 15 троса, снимите шплинт, нажмите на палец 21 и снимите рычаг ваз 2107.
Отсоедините плоскогубцами верхнюю 2 и нижнюю 7 стяжные пружины.
Повернув чашки опорных стоек 17, снимите их вместе со стойками, пружинами и нижними чашками; снимите колодки 8 и 16 и распорную планку 20.
Отсоедините от колесного цилиндра трубку подвода тормозной жидкости и заглушите входные отверстия цилиндра и трубки ваз 2107.

Снимите колесный цилиндр.
При замене тормозного щита снимите полуось, как указано в главе "Задний мост ваз 2104, ваз 2105, ваз 2107", и отсоедините трос привода стояночного тормоза ваз 2104, вывернув два болта крепления к тормозному щиту.
