Проверка катушки зажигания Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

ПОРЯДОК ВЫПОЛНЕНИЯ

проверка катушки зажигания ваз 2108, ваз 2109, ваз 21099

проверка сопротивления обмотки катушки

вторичная обмотка катшки лада самара

1. Осмотрите катушку. Если на пластмассовой крышке есть сколы, трещины, следы перегрева или вытекания масла, катушку ваз 2109 надо заменить.

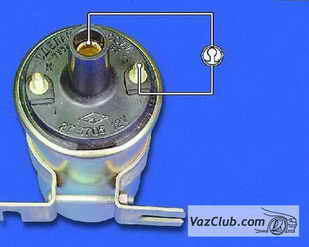

2. Проверьте сопротивление первичной обмотки катушки лада самара. Для этого подсоедините омметр к низковольтным клеммам катушки. При 25 °С сопротивление должно составлять 0,4–0,5 Ом. Если сопротивление отличается от указанного, замените катушку.

3. Проверьте сопротивление вторичной обмотки катушки. Для этого подсоедините омметр к высоковольтной клемме и низковольтной клемме “В” катушки. При 25 °С сопротивление должно составлять 4,5–5,5 кОм. Если сопротивление отличается от указанного, замените катушку лада спутник.

корпус катушки

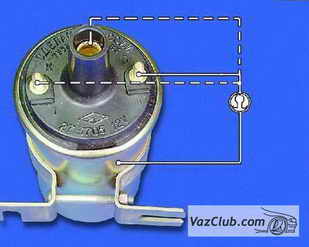

4. Проверьте сопротивление изоляции на “массу”. Для этого подсоедините омметр к корпусу катушки ваз 2108, ваз 2109, ваз 21099 и поочередно к каждой из клемм. Во всех случаях омметр должен показать сопротивление не менее 50 МОм. Если сопротивление меньше, замените катушку.
