Разборка и сборка блок фары, замена ламп Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Отсоединяем "минусовой" провод от аккумулятора.

снятие фары ваз 2112Отсоединяем два электрических разъема блок-фары.

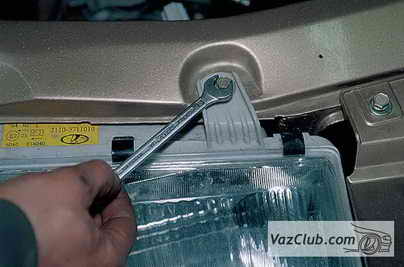

крепление фарыКлючом "на 10" отворачиваем два болта верхнего крепления блок-фары.

Снимаем решетку радиатора.

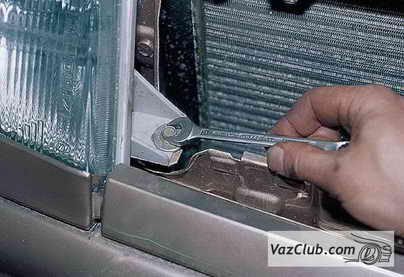

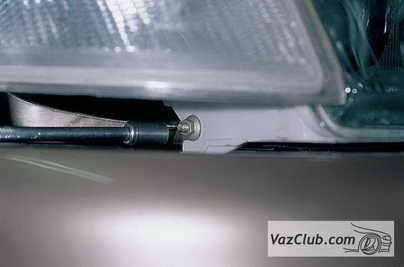

нижнее крепление фарыОтворачиваем болт нижнего крепления.

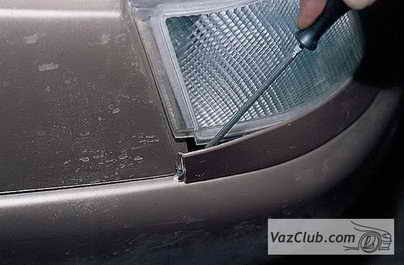

накладка на фару ваз 2111Аккуратно поддеваем отверткой декоративную накладку.

накладкаСдвигаем накладку к центру автомобиля и вынимаем ее.

кронштейн крепления фарыГоловкой "на 10" отворачиваем гайку крепления блок-фары к кронштейну.

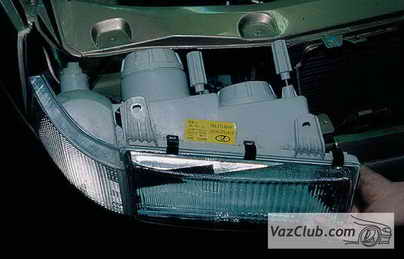

установка фары ваз 2110Вынимаем блок-фару.

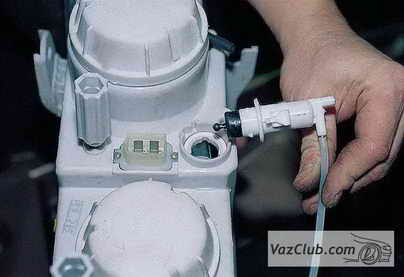

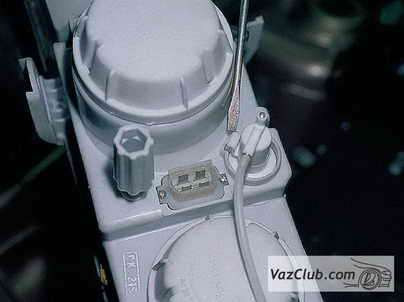

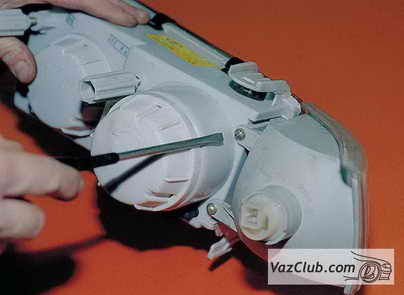

гидрокорректор фарПоддеваем отверткой фиксатор цилиндра гидрокорректора, поворачиваем его…

корпус фары…и извлекаем из корпуса фары.

указатель поворота ваз 2110, ваз 2111, ваз 2112Отворачиваем два винта крепления указателя поворота…

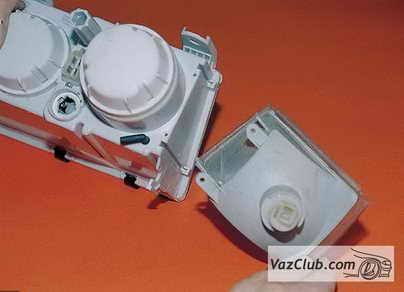

снятие указателя ваз 2112…и снимаем его.

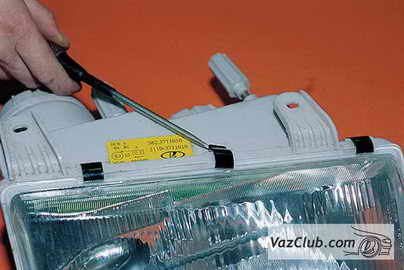

замена стекла фары ваз 2111Для замены стекла фары отстегиваем шесть защелок крепления и, срезав слой герметика, снимаем стекло.

Новое стекло вклеиваем на специальном герметике.

Заменить лампы блок-фары можно на автомобиле. Для наглядности эти операции проведем на демонтированной фаре.

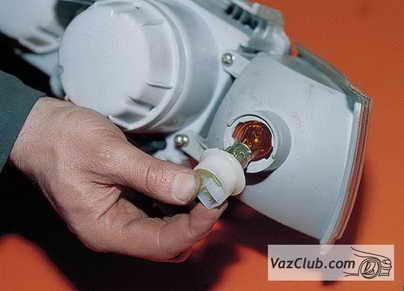

разборка фары ваз 2110, ваз 2111, ваз 2112Повернув патрон указателя поворота против часовой стрелки, извлекаем его из гнезда вместе с лампой.

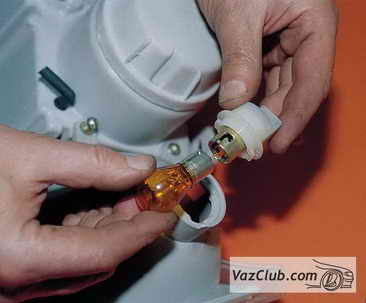

лампаВдавив лампу внутрь и повернув против часовой стрелки, вынимаем ее из патрона.

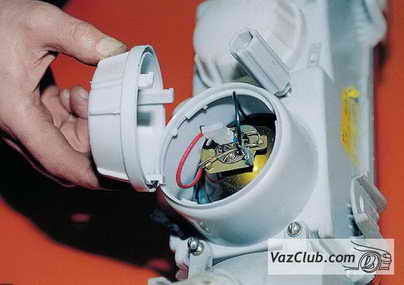

установка крышкиПоворачиваем крышку фары против часовой стрелки и снимаем ее.

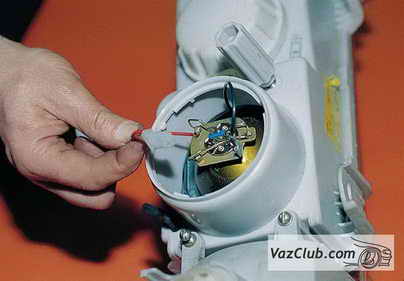

провод ближнего светаОтсоединяем провод от лампы ближнего света.

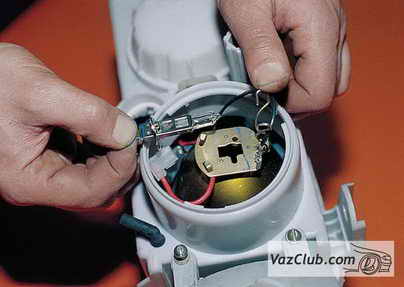

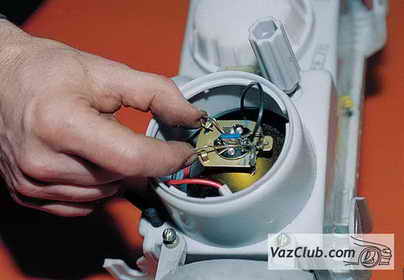

фиксатор фарыСдавив пружинный фиксатор, выводим его усики из пазов.

лампа ближнего света ваз 2110, ваз 2111, ваз 2112Отводим фиксатор вверх и вынимаем лампу ближнего света.

Галогенные лампы нельзя брать за стеклянную колбу, чтобы не оставить жировых следов от пальцев. Если это произошло, лампу необходимо обезжирить спиртом.

Для снятия ламп дальнего и габаритного света снимаем вторую крышку фары.

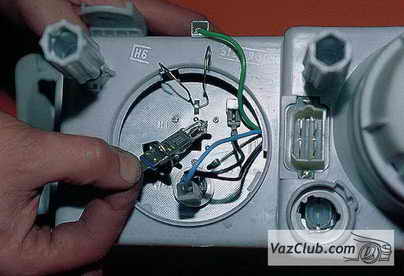

провода от дальнего светаОтсоединяем провод от лампы дальнего света.

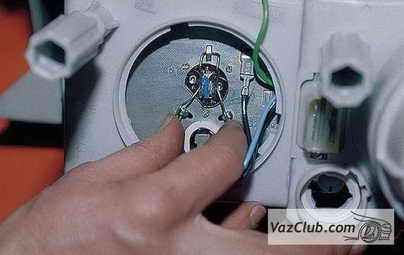

сборка фары ваз 2112 ваз 2110Выводим усики пружинного фиксатора из пазов.

лампа дальнего светаИзвлекаем лампу дальнего света.

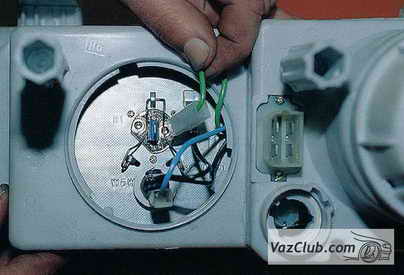

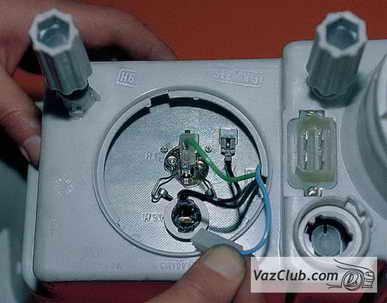

лампа габаритного светаОтсоединяем провод от лампы габаритного света.

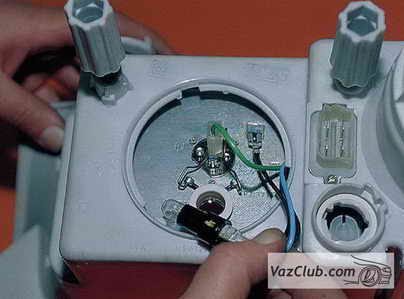

патрон и лампаВынимаем патрон с лампой.

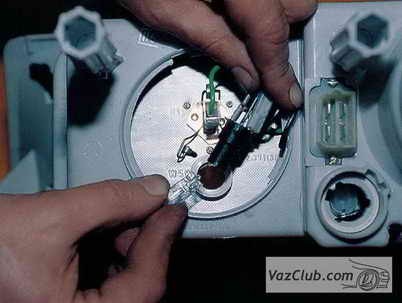

замена патронаИзвлекаем лампу из патрона.

Сборку и установку блок-фары проводим в обратной последовательности.

Направления световых пучков фар регулируют вращением винтов, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

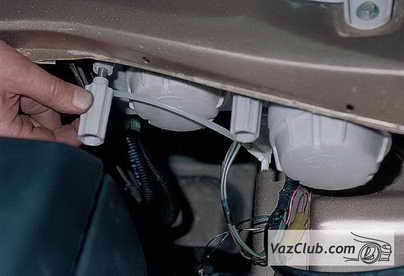

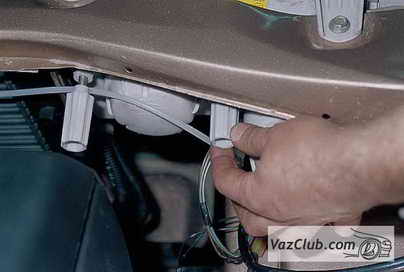

сборка фарыВинты регулировки пучка света в горизонтальной…

блок фар…и вертикальной плоскостях.
