Снятие и установка опор силового агрегата Лада Приора (Lada Priora), Ваз 2170, Ваз 2171, Ваз 2172

Силовой агрегат (двигатель и коробка передач) установлен на двух резиновых подушках спереди и сзади, закрепленных через кронштейны на двигателе лада приора и картере коробки передач. Эти опоры предназначены для передачи веса силового агрегата ваз 2172 на кузов и ограничения его продольных перемещений. Справа и слева установлены опоры со штангами, ограничивающими поперечные перемещения силового агрегата.



Подвеска силового агрегата лада приора: 1 – кронштейн на правом лонжероне кузова; 2 – нижний ограничитель подушки; 3 – подушка верхней опоры; 4 – верхний ограничитель подушки; 5 – гайка крепления подушки; 6 – дистанционная шайба; 7 – гайка крепления опоры; 8 – кронштейн передней опоры; 9 – штанга левой опоры; 10 – кронштейн левой опоры; 11 – подушка задней опоры; 12 – гайка с шайбой; 13 – кронштейн задней опоры; 14 – кронштейн правой нижней опоры; 15 – штанга правой опоры

Детали подвески силового агрегата.

Вам потребуются: ключи «на 13», «на 15», «на 17», домкрат или подобный грузоподъемный механизм.

1. Вывесите переднюю часть автомобиля priora на опорах или поднимите автомобиль на подъемнике.
2. Снимите брызговик двигателя (см. «Снятие и установка брызговика двигателя»).

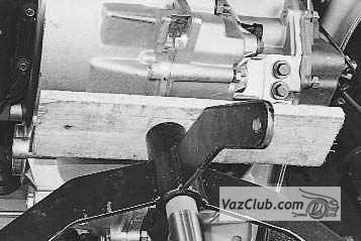

3. Перед снятием подушки задней опоры силового агрегата установите под картер коробки передач лада приора домкрат или гидравлическую стойку.

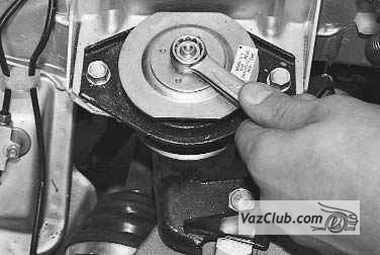

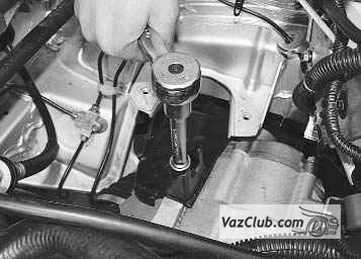

4. Для замены подушки задней опоры lada priora отверните ключом «на 15» гайку крепления опоры к кронштейну.

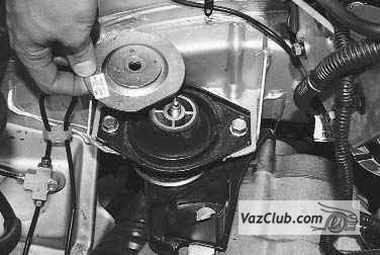

5. Снимите верхний ограничитель подушки.

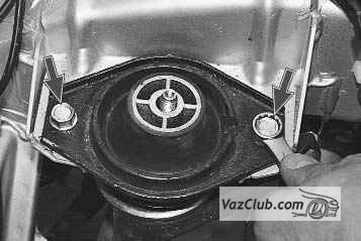

6. Выверните ключом «на 13» два болта крепления подушки задней опоры к кузову лада приора...

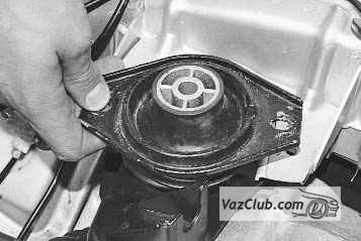

7. …и снимите подушку.

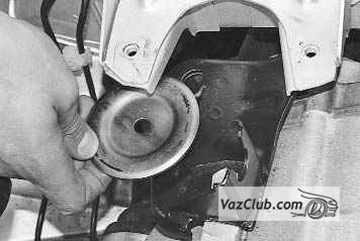

8. Снимите нижний ограничитель подушки.

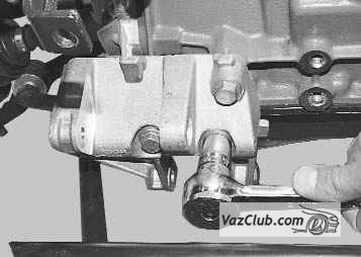

9. Для замены кронштейна задней опоры отверните ключом «на 13» две гайки крепления кронштейна к задней части картера коробки передач ваз 2170…

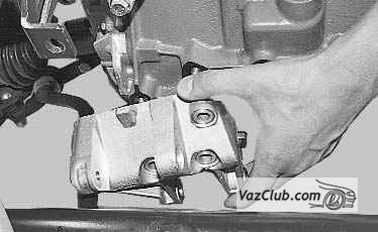

10. …выверните торцовым ключом «на 13» верхний болт крепления и снимите кронштейн.

11. Устанавливайте кронштейн и подушку задней опоры силового агрегата в порядке, обратном снятию.

Примечания

Верхний 1 и нижний 2 ограничители подушки задней опоры отличаются формой. Не перепутайте их при установке.

Подушку опоры устанавливайте, сориентировав ее конусной частью вверх, а вырезом в сторону передней части автомобиля.

Шпильку крепления подушки опоры устанавливайте буртиком вниз.

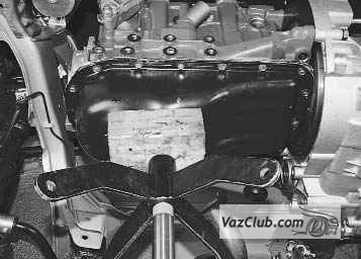

12. Перед снятием подушки передней опоры силового агрегата приоры установите домкрат или опору под масляный картер двигателя лада приора.

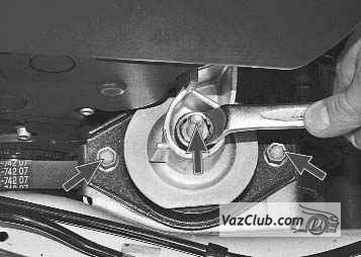

13. Отверните ключом «на 17» гайку крепления подушки передней опоры к кронштейну и выверните ключом «на 13» два болта крепления подушки к кузову. Снимите ограничители подушки и саму подушку.



14. Установите подушку передней опоры двигателя в порядке, обратном снятию, сориентировав ее конусной частью вверх, а вырезом в сторону задней части автомобиля.


15. Для замены штанги правой опоры выверните ключом «на 15» болт крепления штанги к поперечине (генератор для наглядности снят)…

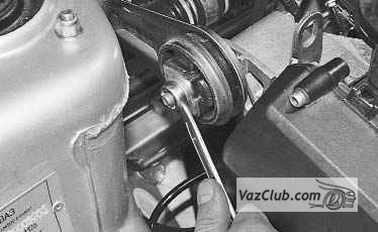

16. …и к кронштейну опоры…



17. …затем снимите штангу.


18. Для замены кронштейна правой опоры, одновременно являющегося кронштейном генератора lada priora, снимите генератор (см. «Снятие и установка генератора», с. 212), выверните торцовым ключом «на 15» три болта крепления кронштейна к блоку цилиндров лада приора…

19. …и снимите кронштейн.
20. Установите детали ваз 2171 в порядке, обратном снятию.



21. Для замены штанги левой опоры выверните ключом «на 15» болт крепления штанги к кузову…



22. …отверните ключом «на 15» гайку крепления штанги к кронштейну опоры и снимите штангу.

23. Установите штангу в порядке, обратном снятию.

Примечание

Устанавливайте штанги правой и левой опор двигателя, сориентировав их так, чтобы стрелки на резиновых подушках штанг были направлены по направлению от двигателя лада приора
