Разборка и сборка промежуточного вала Нива 2121, Ваз 2131, Лада 4х4

Промежуточный вал ваз 2121 разбираем для замены эластичной (резиновой) муфты или шарнира равных угловых скоростей.
Помечаем расположение муфты относительно фланца,…

…а также число и расположение балансировочных шайб относительно муфты.

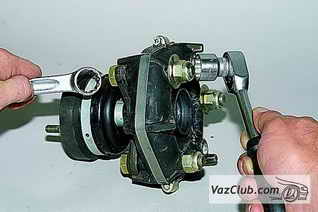

Удерживая болты от проворачивания ключом «на 19», головкой той же размерности отворачиваем три гайки.

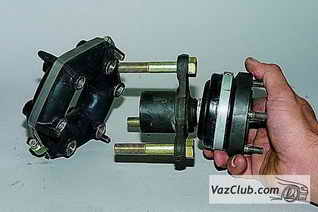

Разъединяем муфту и фланец.

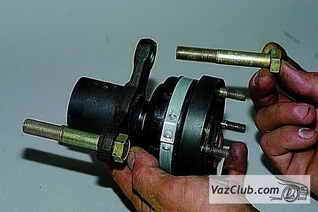

Поворачивая шарнир, вынимаем болты из отверстий фланца эластичной муфты ваз 2131.

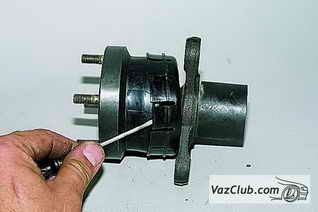

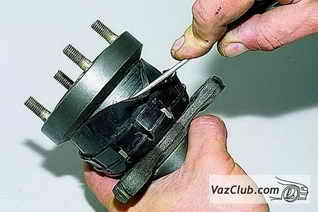

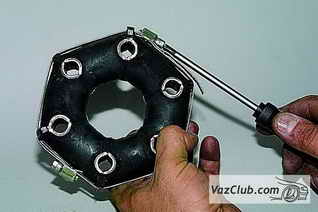

Поддев отверткой, вынимаем пластиковую заглушку.

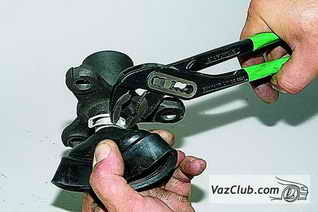

Сжав хомут раздвижными пассатижами, снимаем его.

Сдвигаем отверткой пластиковый кожух…

…и снимаем резиновый защитный чехол с корпуса шарнира равных угловых скоростей.

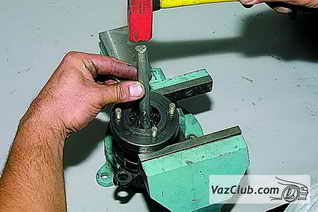

Располагаем корпус шарнира нива 2131 на раскрытых губках тисков и, нанося удары через выколотку из мягкого металла по торцу фланца эластичной муфты, выбиваем фланец.

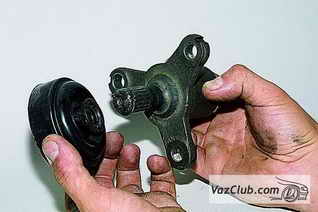

Разъединяем шарнир и фланец.

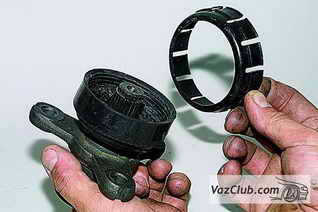

Стягиваем пластиковый кожух с резинового чехла.

Оттянув резиновый чехол,…

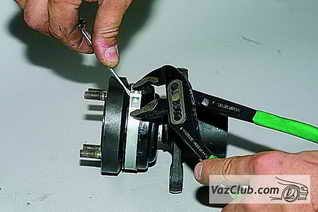

…сжимаем хомут раздвижными пассатижами и снимаем его.

Снимаем резиновый защитный чехол.

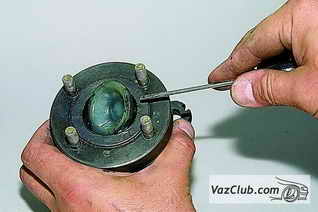

Поддев отверткой, снимаем стопорное кольцо шарнира.

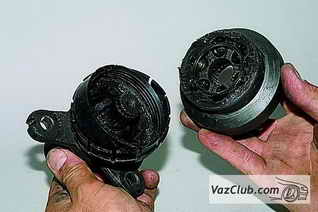

Разборка и оценка состояния деталей шарнира аналогичны соответствующим операциям, описанным в главе Приводы передних колес.
Собираем промежуточный вал нива 2121 в обратной последовательности. В перебранный или новый шарнир закладываем 20 см3 смазки ШРУС-4. Перед соединением шарнира с фланцем эластичной муфты устанавливаем малый хомут резинового защитного чехла.

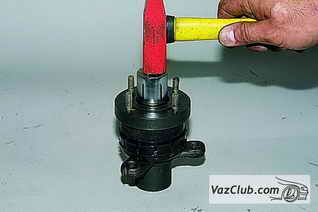

Напрессовываем шарнир на фланец, нанося удары через отрезок трубы по обойме шарнира.

Перед установкой резиновой муфты обжимаем ее хомутом.

Бывшую в употреблении муфту рас-полагаем по меткам относительно фланца. Прежние балансировочные шайбы располагаем по меткам относительно муфты ваз 2121. При установке новой муфты может потребоваться балансировка вала в сборе.
