Проверка зазора между поршнем и шатунным пальцем Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Палец запрессован в верхнюю головку шатуна ваз 2104, ваз 2105, ваз 2107 с натягом и свободно вращается в бобышках поршня ваз 2104, ваз 2105, ваз 2107.

ПРИМЕЧАНИЕ
По наружному диаметру пальцы разбиты на три категории через 0,004 мм. Категория указывается цветной меткой на торце пальца: синяя метка — первая категория, зеленая — вторая, красная — третья.

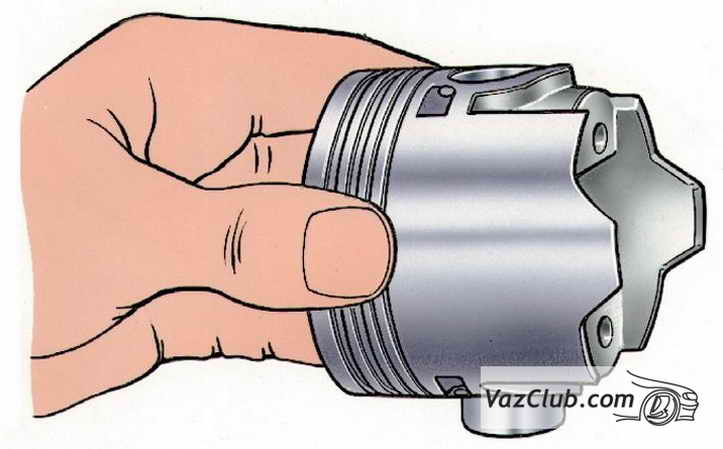

Поршневой палец должен устанавливаться простым нажатием большого пальца руки

Проверка посадки поршневого пальца

Сопряжение поршневого пальца и поршня проверяют, вставляя палец, предварительно смазанный моторным маслом, в отверстие бобышки поршня. Для правильного сопряжения необходимо, чтобы поршневой палец входил в отверстие от простого нажатия большого пальца руки и не выпадал из бобышки , если держать поршень с поршневым пальцем в вертикальном положении.
Выпадающий из бобышки палец поршневой ваз 2104, ваз 2105, ваз 2107 замените другим, следующей категории. Если в поршне палец третьей категории, то заменяется поршень с пальцем.
