Установка и снятие регулятора давления тормозной жидкости Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Детали привода регулятора давления: 1 — регулятор давления; 2 — ось рычага привода регулятора давления; 3 — грязезащитный колпачок; 4 — стопорная пластина; 5 — болт с пружинной шайбой; 6 — задний мост; 7 — тяга соединения рычага привода регулятора давления с кронштейном балки заднего моста; 8 — гайка болта; 9 — пластмассовая втулка; 10 — распорная втулка; 11 — болт крепления тяги; 12 — рычаг привода регулятора давления; 13 — гайка для крепления скобы к кузову; 14 — пружинная шайба; 15 — плоская шайба; 16 — скоба крепления рычага привода регулятора давления; 17 — резиновая втулка

Отсоедините рычаг 12 от тяги 7, а затем скобу 16 от кузова и скобы крепления трубопровода, идущих к регулятору давления.
Отсоедините от кузова ваз 2104, ваз 2105, ваз 2107 детали подвески глушителей и отведите трубопровод с глушителями в сторону.
Отверните болты крепления регулятора к кронштейну и кронштейна к кузову ваз 2104.
Снимите кронштейн регулятора, а затем, опустив регулятор вниз, отсоедините от него трубопроводы.
Снимите регулятор ваз 2105 и отсоедините от него рычаг привода. Заглушите входные и выходные отверстия регулятора давления и трубопроводов ваз 2107.

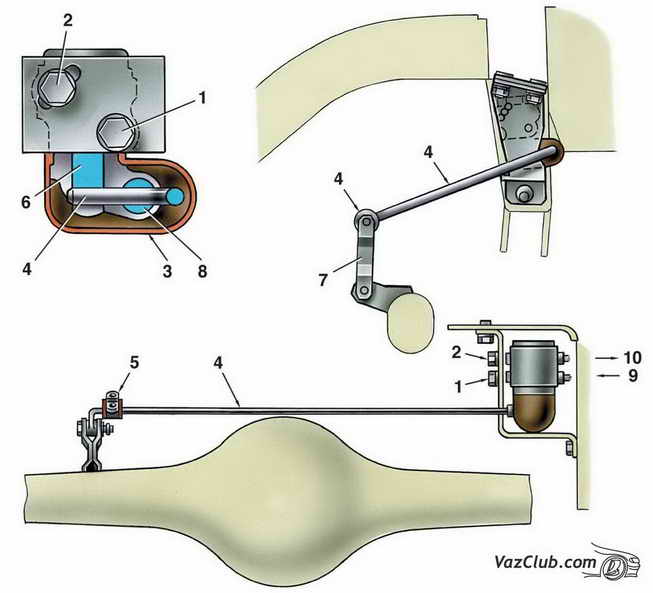

Схема установки регулятора давления задних тормозов и его регулировки: 1, 2 — болты крепления регулятора давления к кронштейну; 3 — защитный колпачок; 4 — торсионный рычаг привода регулятора; 5 — кронштейн крепления рычага к кузову; 6 — поршень; 7 — тяга соединения с кронштейном балки заднего моста; 8 — ось; 9 — штуцер трубопровода для подвода тормозной жидкости от главного цилиндра; 10 —штуцер трубопровода для отвода тормозной жидкости в колесные цилиндры; Х = 140 ± 5 мм

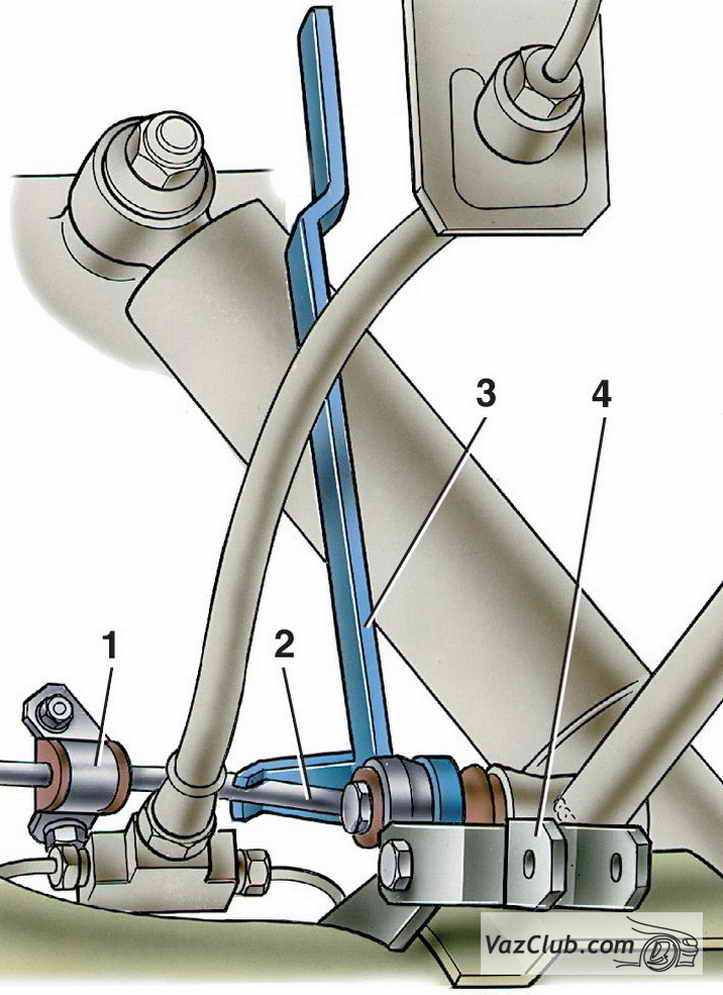

Установка приспособления 67. 7820. 9518 для регулировки регулятора давления задних тормозов: 1 — кронштейн рычага привода регулятора давления; 2 — рычаг привода регулятора давления задних тормозов; 3 — приспособление 67.7820.9518; 4 — тяга соединения рычага привода регулятора давления с кронштейном балки заднего моста

Установку регулятора давления проводите в последовательности, обратной снятию. Перед затягиванием болтов крепления регулятора установите на конце рычага привода регулятора приспособление 67.7820.9518. Стержень приспособления направьте вверх до упора в кузов лада классика. Этим самым устанавливается расстояние 140±5 мм (см. "Регулировка положения регулятора давления ваз 2104, ваз 2105, ваз 2107") между концом рычага 4 и лонжероном кузова.
Приподнимите защитный колпачок 3 и, поворачивая регулятор ваз 2105 на болтах крепления, добейтесь, чтобы конец рычага оказался в легком соприкосновении с поршнем регулятора.
Удерживая регулятор в этом положении, затяните до отказа болты его крепления, затем покройте слоем смазки ДТ-1 ось 8 и выступающую часть поршня. Установите на место резиновый колпачок 3.
Снимите приспособление 67.7820.9518 и соедините конец рычага с тягой 7, предварительно смазав смазкой ДТ-1 втулки шарнирного соединения тяги с рычагом.
Прикрепите к кузову трубопроводы системы выпуска газов.
Прокачайте тормоза для удаления воздуха из привода задних тормозов ваз 2107.
