![гайка кривошипа стеклоочистителя ваз 2108, ваз 2109, ваз 21099](../../../../../images/samara/remont/elektrooborudovanie/razborka-ctekloochistitelya-1.jpg)
|
![снятие и установка кривошипа](../../../../../images/samara/remont/elektrooborudovanie/razborka-ctekloochistitelya-2.jpg)
|
![болты редуктора](../../../../../images/samara/remont/elektrooborudovanie/razborka-ctekloochistitelya-1.jpg)
|

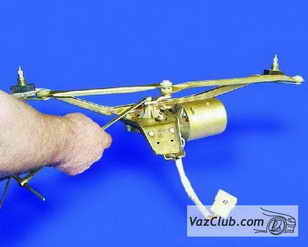

1. Отверните гайку крепления кривошипа механизма стеклоочистителя ваз 2109, ваз 21099, ваз 2108, лада самара.
|

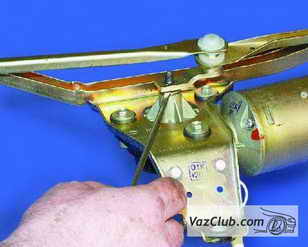

2. Снимите кривошип с вала редуктора, поддев его отверткой.
|
3. Отверните три болта крепления редуктора с электродвигателем.
|
![отсоединяем провода, снимаем двигатель стеклоочистителя лада самара](../../../../../images/samara/remont/elektrooborudovanie/razborka-ctekloochistitelya-1.jpg)
|
![кольцо вала редуктора](../../../../../images/samara/remont/elektrooborudovanie/razborka-ctekloochistitelya-5.jpg)
|
![разборка стеклоочистителя](../../../../../images/samara/remont/elektrooborudovanie/razborka-ctekloochistitelya-6.jpg)
|
4. Отверните два винта крепления проводов электродвигателя ваз 2108, ваз 2109, ваз 21099 и отсоедините провода от термобиметаллического предохранителя. Снимите двигатель с кронштейна.
|

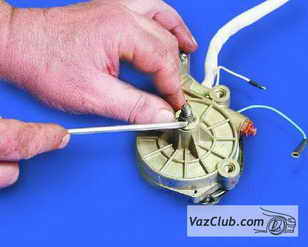

5. Снимите стопорное кольцо с вала редуктора.
|

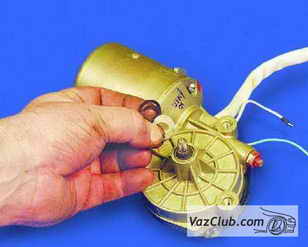

6. Снимите с вала редуктора регулировочные шайбы.
Промаркируйте регулировочные шайбы, чтобы при сборке установить их на те же места и в том же количестве.
|
![разборка cтеклоочистителя лобового стекла ваз 2109 ваз 2108](../../../../../images/samara/remont/elektrooborudovanie/razborka-ctekloochistitelya-7.jpg)
|
![соблюдение осевого зазора](../../../../../images/samara/remont/elektrooborudovanie/razborka-ctekloochistitelya-8.jpg)
|
![крышка редуктора](../../../../../images/samara/remont/elektrooborudovanie/razborka-ctekloochistitelya-9.jpg)
|

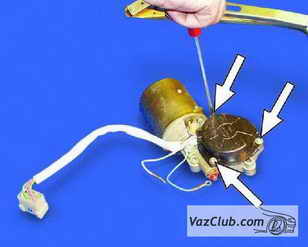

7. Отверните три винта крепления...
|
Предупреждение

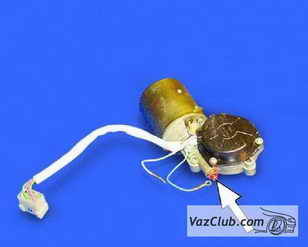

При разборке не отворачивайте регулировочный винт, иначе нарушится осевой зазор вала якоря.
|

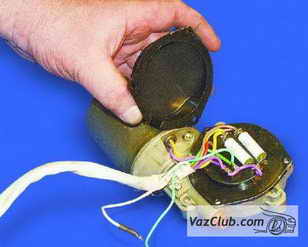

8. ...снимите крышку редуктора.
|
![снятие панели с редуктора](../../../../../images/samara/remont/elektrooborudovanie/razborka-ctekloochistitelya-10.jpg)
|
![шестерня редуктора](../../../../../images/samara/remont/elektrooborudovanie/razborka-ctekloochistitelya-11.jpg)
|
![откручиваем винты](../../../../../images/samara/remont/elektrooborudovanie/razborka-ctekloochistitelya-12.jpg)
|

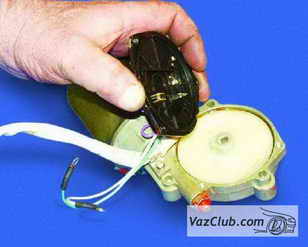

9. Снимите панель с редуктора.
|

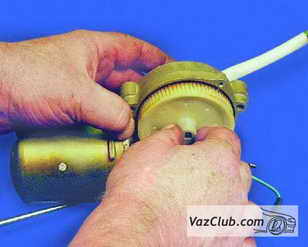

10. Выньте шестерню редуктора.
|

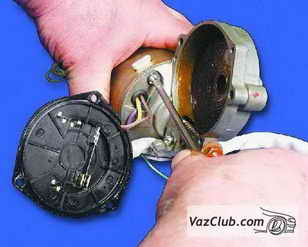

11. Отверните два винта (второй находится за корпусом редуктора)...
|
![закладные гайки](../../../../../images/samara/remont/elektrooborudovanie/razborka-ctekloochistitelya-13.jpg)
|
![редуктор с щеткодержателем двигателя](../../../../../images/samara/remont/elektrooborudovanie/razborka-ctekloochistitelya-14.jpg)
|
![якорь двигателя](../../../../../images/samara/remont/elektrooborudovanie/razborka-ctekloochistitelya-15.jpg)
|

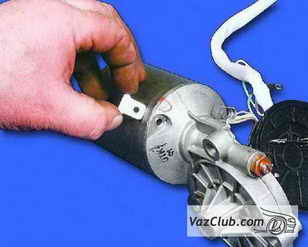

12. ...и выньте две закладные гайки.
|

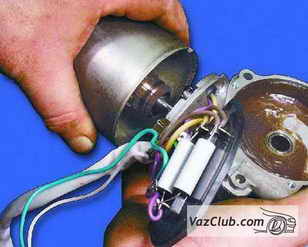

13. Снимите корпус редуктора со щеткодержателем с корпуса электродвигателя.
|
14. Выньте якорь из корпуса двигателя. После разборки продуйте корпус электродвигателя сжатым воздухом, чтобы удалить угольную пыль.
|
![тяги стеклоочистителя](../../../../../images/samara/remont/elektrooborudovanie/razborka-ctekloochistitelya-16.jpg)
|

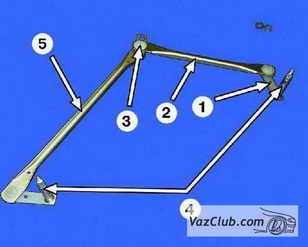

Тяги стеклоочистителя лада спутник неразборной конструкции:
1 – кривошип 2 – короткая тяга 3 – шарнир тяг 4 – валик механизма стеклоочистителя 5 – длинная тяга
|
![механизм стеклоочистителя](../../../../../images/samara/remont/elektrooborudovanie/razborka-ctekloochistitelya-17.jpg)
|
![валики механизма стеклоочистителя](../../../../../images/samara/remont/elektrooborudovanie/razborka-ctekloochistitelya-18.jpg)
|
![снятие регулировочных шайб](../../../../../images/samara/remont/elektrooborudovanie/razborka-ctekloochistitelya-19.jpg)
|

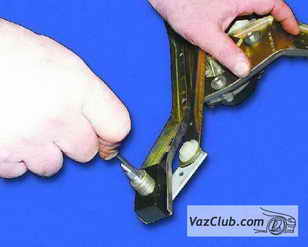

15. Снимите стопорные кольца с обоих валиков механизма стеклоочистителя ваз 2108.
|

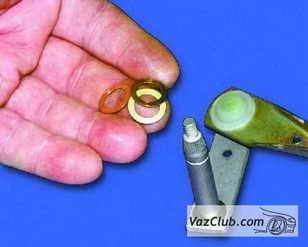

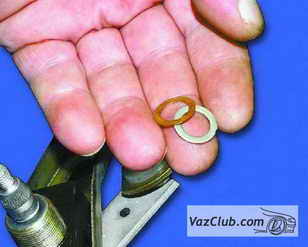

16. Снимите регулировочные шайбы с обоих валиков механизма стеклоочистителя ваз 2109.
|
17. Выньте тяги из кронштейна стеклоочистителя лада самара и снимите регулировочные шайбы с обоих валиков.
|
![разборка стеклоочистителя](../../../../../images/samara/remont/elektrooborudovanie/razborka-ctekloochistitelya-20.jpg)
|

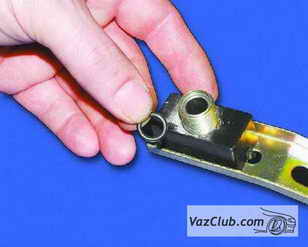

18. Выньте уплотнительные кольца из проточек с обеих сторон кронштейна. |
