Замена вентилятора отопителя Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|

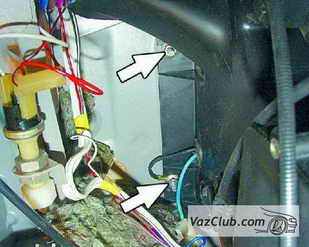

1. Под панелью приборов отсоедините колодку с проводами электродвигателя вентилятора отопителя лада самара от жгута проводов.
|
2. Отсоедините провод “массы” электродвигателя, отвернув левую переднюю гайку крепления отопителя. Протолкните провода электродвигателя в отсек двигателя.
|

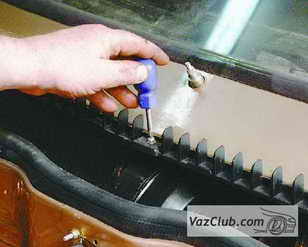

3. Откройте капот и отверните по два винта крепления кожуха вентилятора Ваз 2109, Ваз 21099, Ваз 2108, Лада Самара с обеих сторон.
|
 |
 |
 |
|
4. Выньте кожух.
|

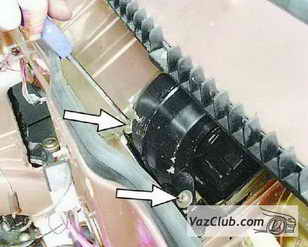

5. Отверните два винта крепления вентилятора лада спутник.
|

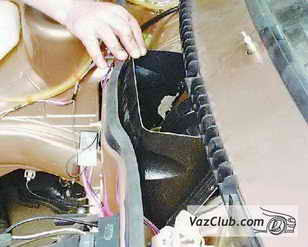

6. Отверните пять винтов крепления и снимите решетку воздухозабора.
|
|
|
|
|

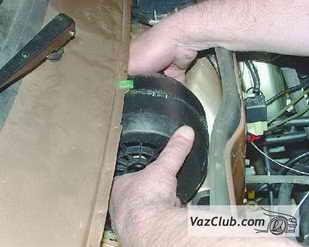

| 7. Слегка приподнимите и выведите из зацепления переднюю опору вентилятора, сдвинув вентилятор на себя. |

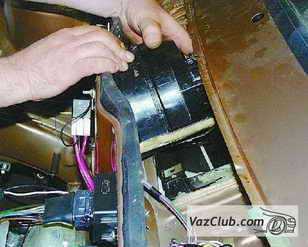

8. Поверните вентилятор на 90° и выньте его из отсека перед ветровым стеклом.
Электродвигатель вентилятора отопителя ваз 2108, ваз 2109, ваз 21099 расположен в отсеке перед ветровым стеклом подкапотного пространства. |
|
9. Вентилятор устанавливается в порядке, обратном снятию.
|
|
|
