Разборка и сборка генератора автомобиля Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Отсоединяем "минусовой" провод от аккумулятора.

Отсоединяем провод возбуждения генератора ваз 2110.

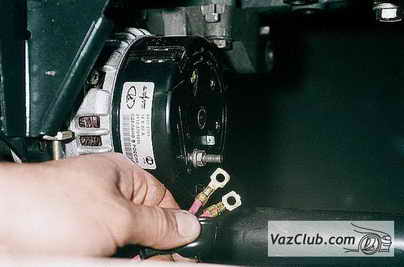

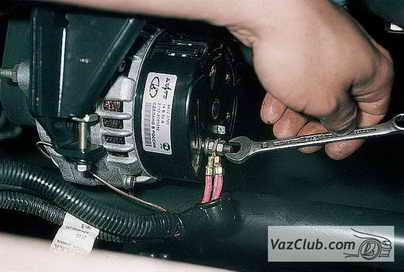

Ключом "на 10" отворачиваем гайку крепления проводов к выводу "В+"…

…и снимаем их.

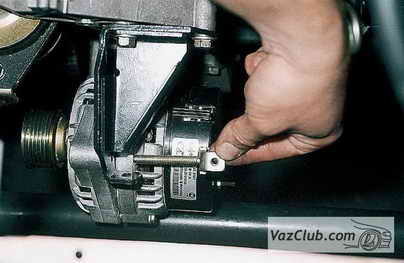

Снимаем ремень ваз 2112 генератора, отворачиваем регулировочный болт генератора и отворачиваем фиксирующую гайку.

Вынимаем натяжную планку.

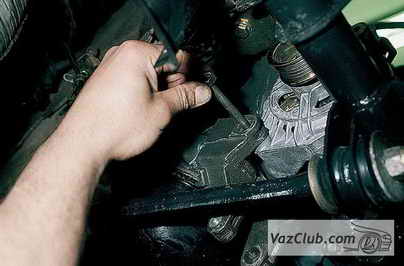

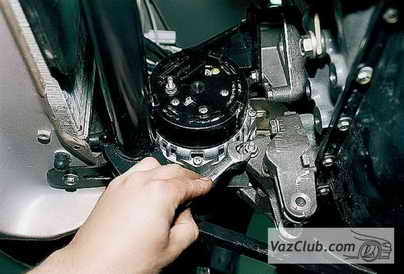

Ключом "на 13" отворачиваем гайку нижнего крепления генератора автомобиля ваз 2111.

Вынимаем болт.

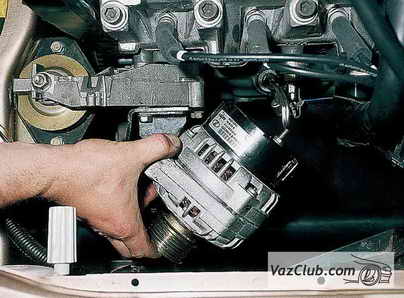

Снимаем генератор.

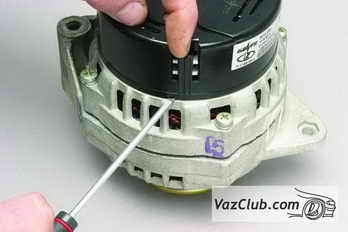

Отжав три защелки кожуха, поддеваем его отверткой…

…и снимаем кожух.

Крестообразной отверткой отворачиваем два винта…

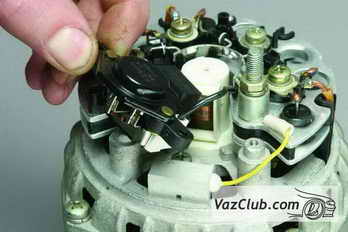

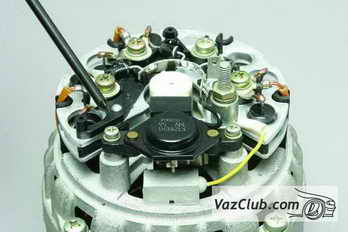

…и отводим регулятор напряжения со щеткодержателем.

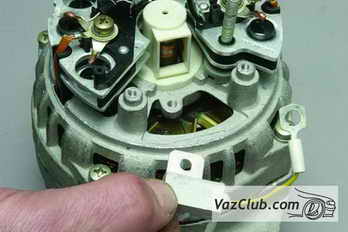

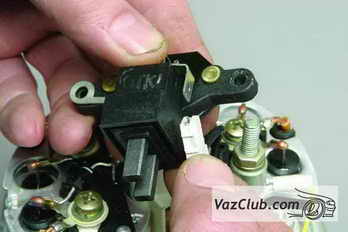

Отсоединяем провод и снимаем регулятор напряжения ваз 2112 со щеткодержателем.

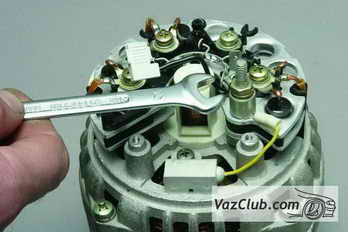

Ключом "на 10" отворачиваем гайку вывода "В+".

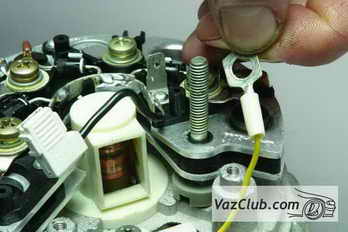

Сняв пружинную шайбу и втулку, снимаем с контактного болта наконечник провода конденсатора.

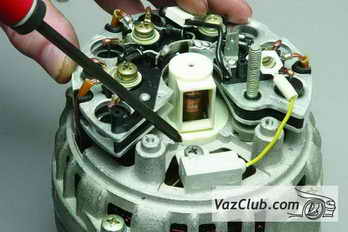

Отвернув крестообразной отверткой винт…

…снимаем конденсатор.

Работы, показанные на фото, можно выполнить, не снимая генератор с автомобиля. Взаимное расположение частей генератора ваз 2111 перед разъединением желательно пометить.

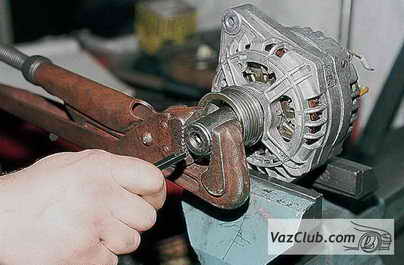

Через отверстие высокой головки "на 21" (удерживаемой трубным ключом) вставляем шестиграник "на 8" и отворачиваем гайку крепления шкива.

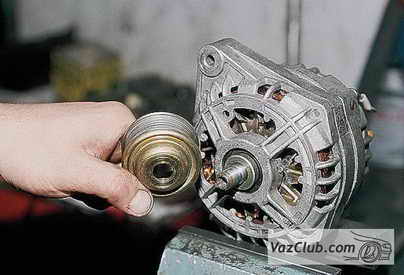

Снимаем шкив…

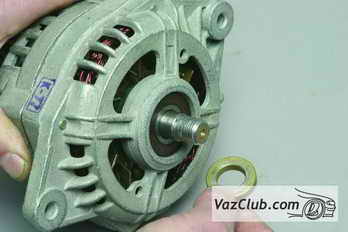

…и шайбу.

Крестообразной отверткой отворачиваем четыре винта, стягивающих крышки.

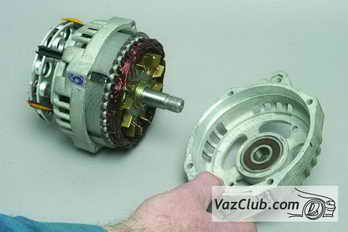

Снимаем переднюю крышку.

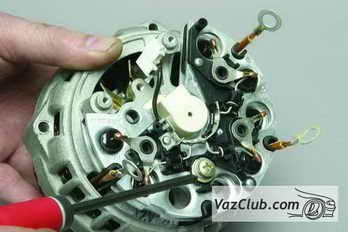

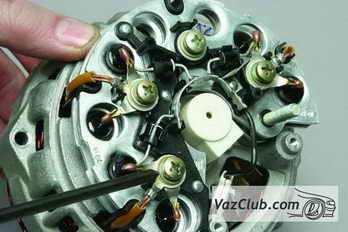

Крестообразной отверткой отворачиваем три винта крепления концов обмоток статора…

…и винт крепления выпрямительного блока.

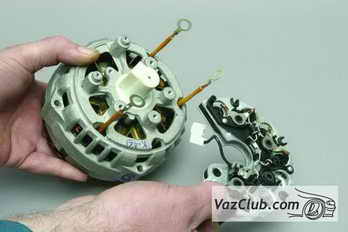

Снимаем выпрямительный блок (при этом выпадает контактный болт)...

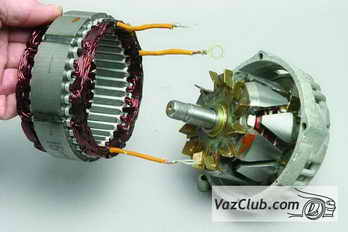

…и статор.

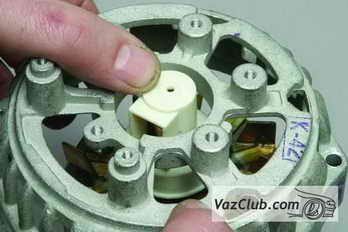

Надавив пальцем на пластмассовую втулку (опору подшипника)…

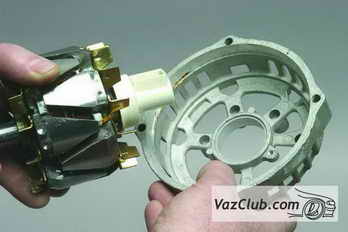

…выталкиваем ее вместе с ротором из задней крышки.

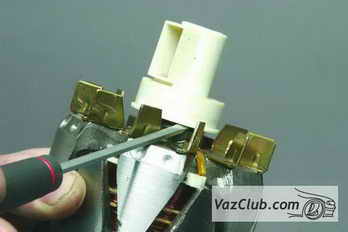

Поддев отверткой…

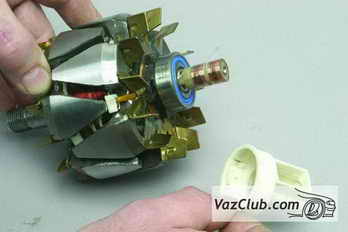

…снимаем пластмассовую втулку с заднего подшипника.

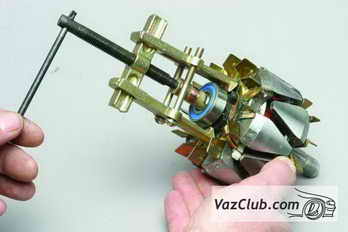

Двухзахватным съемником спрессовываем подшипник с вала ротора.

Тестером проверяем обмотки статора и ротора на обрыв и замыкание на корпус.

Сборку генератора ваз 2110 выполняем в обратной последовательности.

Для установки заднего подшипника на вал ротора опираем передний конец вала о деревянный брусок и напрессовываем подшипник на вал подходящим отрезком трубы, прикладывая усилие к внутреннему кольцу подшипника.
