Сборка двигателя Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Вымытый и очищенный блок цилиндров установите на стенде и заверните отсутствующие шпильки.
Уложите в гнездо среднего подшипника вкладыш без канавки на внутренней поверхности, а в остальные гнезда...вкладыши с канавкой. В крышки подшипников уложите вкладыши без канавки.

ПРИМЕЧАНИЕ
Цилиндры двигателя ваз 2105, а также поршни и сальники, вкладыши подшипников и упорные полукольца коленчатого вала перед установкой смажьте моторным маслом.

Уложите в гнездо среднего подшипника и в его крышку — вкладыши без канавки на внутренней поверхности, а в остальные гнезда и соответствующие крышки — вкладыши с канавкой*.

сборка двигателя ваз 2107, ваз 2105, ваз 2104

Установка упорных полуколец на задней опоре

крышки коренных подшипников

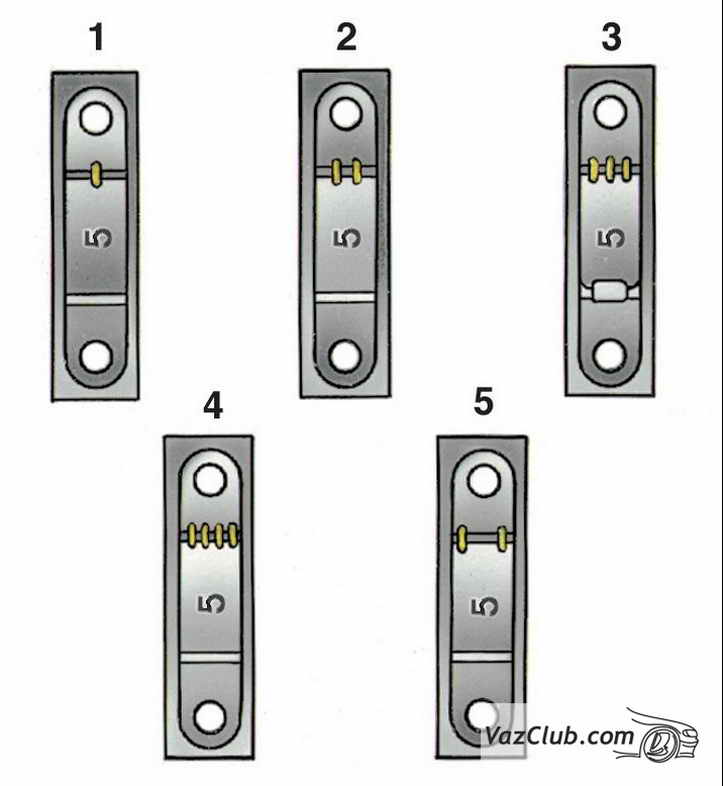

Метки на крышках коренных подшипников (счет опор ведется от передней части двигателя) и условный номер блока цилиндров

Уложите в коренные подшипники коленчатый вал и вставьте в гнезда задней опоры два упорных полукольца, подобранные по толщине согласно указаниям главы "Коленчатый вал и маховик ваз 2107". Установите крышки коренных подшипников в соответствии с метками.

ПРЕДУПРЕЖДЕНИЕ
Крышки коренных подшипников устанавливайте в прежний блок. Для этого блок цилиндров и принадлежащие ему крышки помечены одинаковым условным номером. Упорные полукольца устанавливайте выемками к упорным поверхностям коленчатого вала, причем с передней стороны задней опоры ставьте сталеалюминиевое полукольцо, а с задней стороны — металлокерамическое (желтого цвета).

сальники коленчатого вала ваз 2104, ваз 2105, ваз 2107

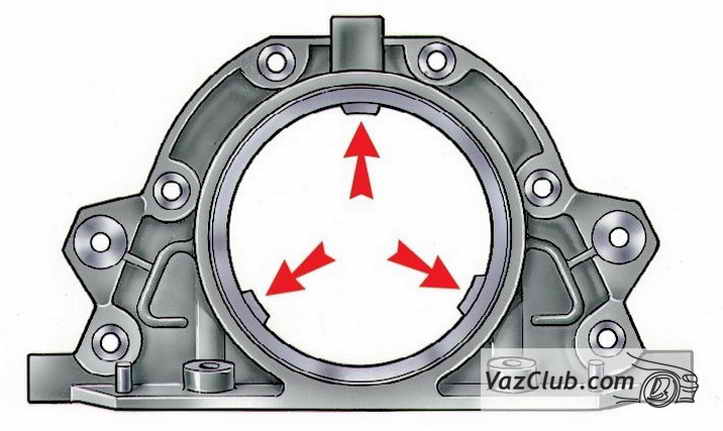

Держатель заднего сальника коленчатого вала. Стрелками указаны выступы для центрирования держателя относительно фланца коленчатого вала

Наденьте на фланец коленчатого вала прокладку держателя сальника, а в гнезда держателя вложите болты крепления передней крышки картера сцепления. Наденьте держатель с сальником на оправку 41.7853.4011 и, передвинув его с оправки на фланец коленчатого вала, прикрепите к блоку цилиндров.

маховик ваз 2107

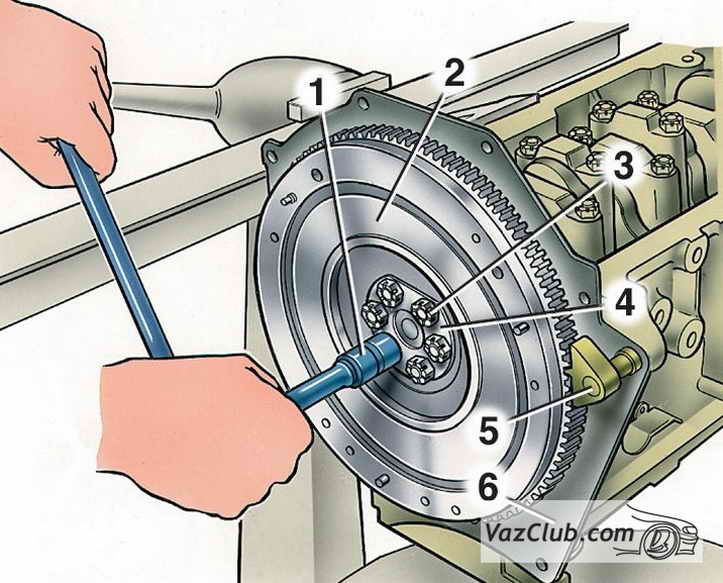

Снятие маховика: 1 — ключ; 2 — маховик; 3 — болт крепления маховика; 4 — шайба;
5 — фиксатор А.60330/R для удержания маховика от проворачивания; 6 — передняя крышка картера сцепления

Установите по двум центрирующим втулкам переднюю крышку 6 картера сцепления.
Установите маховик на коленчатый вал так, чтобы метка (конусообразная лунка) около обода находилась против оси шатунной шейки четвертого цилиндра ваз 2104, ваз 2105, ваз 2107, заблокируйте фиксатором А.60330/R маховик и прикрепите его болтами к фланцу коленчатого вала.

поршня lada riva, поршневые кольца ваз 2105

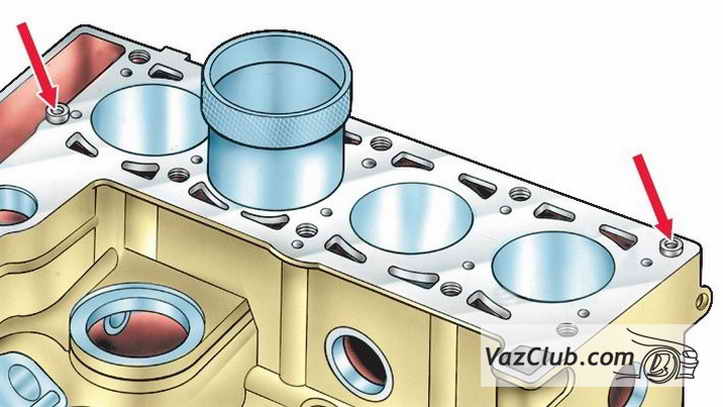

Установка поршня с поршневыми кольцами в цилиндр при помощи монтажной втулки из набора А.60604. Стрелками указаны втулки для центрирования головки на блоке цилиндров

С помощью втулки из набора А.60604 вставьте в цилиндры поршни с шатунами лада классика. В наборе имеются втулки номинального и ремонтного размеров поршней.

ПРЕДУПРЕЖДЕНИЕ
Отверстие для пальца на поршне смещено на 2 мм, поэтому при установке поршней в цилиндры метка "П" на поршнях должна быть обращена к передней части двигателя.

Поэтому следует подобрать втулку, пригодную для данного размера устанавливаемого поршня. Можно применять также регулируемую втулку 67.7854.9517.
Установите вкладыши в шатуны и крышки шатунов. Соедините шатуны с шейками коленчатого вала, поставьте крышки и затяните шатунные болты.
Установите на коленчатый вал звездочку. Установите валик привода масляного насоса ваз 2104 и закрепите упорным фланцем.

болты головки цилиндров лада классика

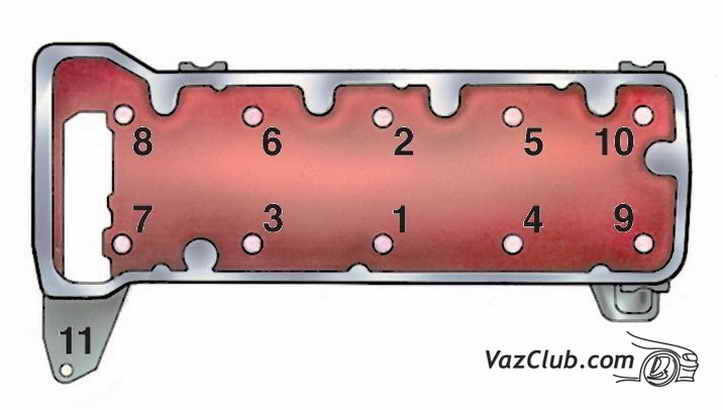

Порядок затягивания болтов головки цилиндров

Установите по двум центрирующим втулкам на блоке головку цилиндров ваз 2104, ваз 2105, ваз 2107 с прокладкой, с выпускным коллектором и впускным трубопроводом. Затяните в определенной последовательности в два приема болты крепления:

— предварительно моментом 33,3–41,16 Н·м (3,4–4,2 кгс·м) болты 1–10;
— окончательно моментом 95,94–118,38 Н·м (9,79–12,08 кгс·м) болты 1–10 и моментом 30,67–39,1 Н·м (3,13–3,99 кгс·м) болт 11.

метки распредвала и блока цилиндров ваз 2104

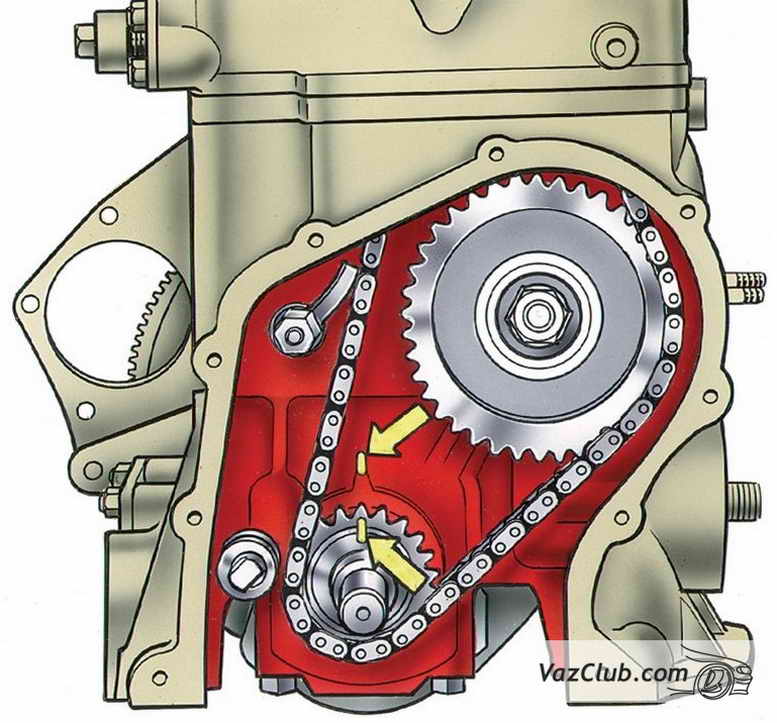

Проверка совпадения установочной метки на звездочке коленчатого вала с меткой на блоке цилиндров

Поверните маховик так, чтобы метка на звездочке коленчатого вала ваз 2105 совпала с меткой на блоке цилиндров.

подшипники распределительного вала ваз 2104, ваз 2105, ваз 2107

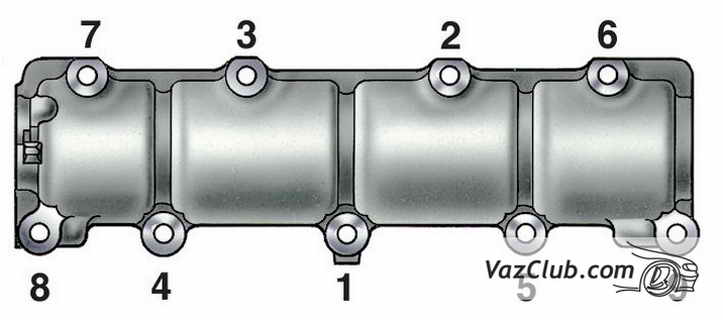

Порядок затягивания гаек корпуса подшипников распределительного вала

метки на звездочке распределительного вала и на корпусе подшипников

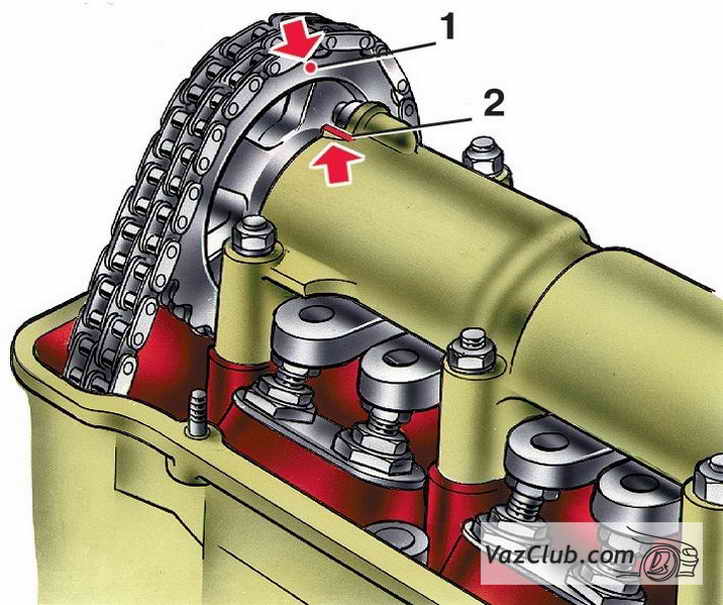

Проверка совпадения установочной метки на звездочке распределительного вала с меткой на корпусе подшипников: 1 —метка на звездочке; 2 — метка на корпусе подшипников

Установите звездочку на распределительный вал, собранный с корпусом подшипников, и поверните вал так, чтобы метка на звездочке находилась против метки на корпусе подшипников. Снимите звездочку и, не изменяя положения вала, установите корпус подшипников на головку цилиндров ваз 2107 и закрепите, затягивая гайки в определенной последовательности.

Установите на головке цилиндров успокоитель цепи.
Установите цепь привода распределительного вала в следующем порядке:

— наденьте цепь на звездочку распределительного вала и введите в полость привода, устанавливая звездочку так, чтобы метка на ней совпала с меткой на корпусе подшипников. Болт звездочки не затягивайте до упора;
— установите звездочку на валик привода масляного насоса, также не затягивая окончательно болт крепления;
— установите башмак натяжителя цепи и натяжитель, не затягивая колпачковую гайку, чтобы пружина натяжителя могла прижать башмак; заверните в блок цилиндров ограничительный палец цепи;
— поверните коленчатый вал на два оборота в направлении вращения, что обеспечит нужное натяжение цепи; проверьте совпадение меток на звездочках с метками на блоке цилиндров ваз 2107, ваз 2105, ваз 2104 и на корпусе подшипников;
— если метки совпадают, то заблокировав маховик фиксатором А.60330/R, окончательно затяните болты звездочек, колпачковую гайку натяжителя цепи и отогните стопорные шайбы болтов звездочек; если метки не совпадают, то повторите операции по установке цепи.

Отрегулируйте зазор между кулачками распределительного вала и рычагами привода клапанов ваз 2104, ваз 2105, ваз 2107.

шкив коленчатого вала lada riva

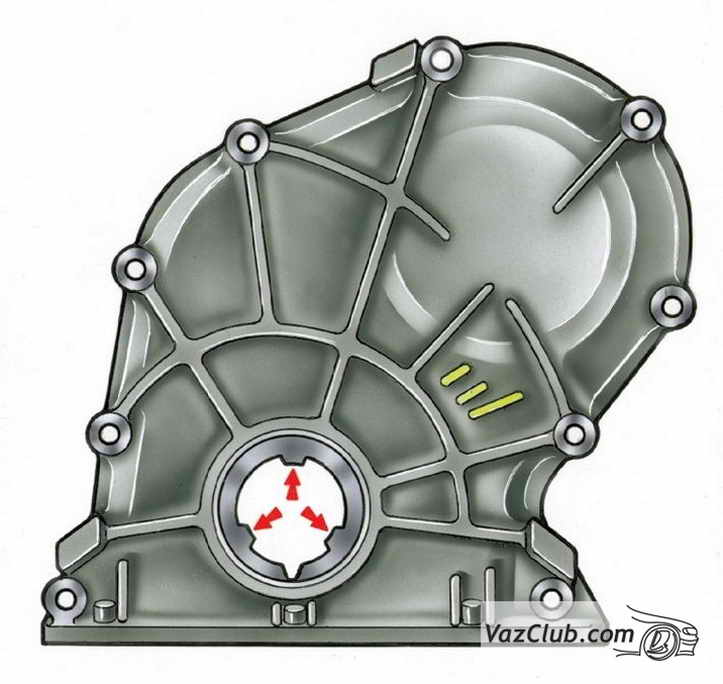

Крышка привода распределительного вала. Стрелками показаны выступы для центрирования крышки относительно ступицы шкива коленчатого вала

Установите крышку привода распределительного вала с прокладкой и сальником на блоке цилиндров, не затягивая окончательно болты и гайки крепления. Оправкой 41.7853.4010 отцентрируйте положение крышки относительно конца коленчатого вала и затяните окончательно гайки и болты ее крепления.
Установите шкив коленчатого вала и заверните гайку.
Смажьте моторным маслом уплотнительное кольцо масляного фильтра и установите фильтр, вручную привернув его к штуцеру на блоке цилиндров. Установите маслоотделитель вентиляции картера ваз 2104, ваз 2105, ваз 2107, крышку сапуна и закрепите фиксатор сливной трубки маслоотделителя.
Установите масляный насос и масляный картер лада классика с прокладкой.
Установите насос охлаждающей жидкости, кронштейн генератора и генератор. Наденьте ремень на шкивы и отрегулируйте его натяжение.
Установите на головке цилиндров подводящую трубку радиатора отопителя и выпускной патрубок. Прикрепите к насосу охлаждающей жидкости и выпускному коллектору отводящую трубку радиатора отопителя.
Установите датчики контрольных приборов.
Установите шестерню привода масляного насоса и распределителя зажигания. Установите распределитель зажигания и отрегулируйте момент зажигания. Заверните свечи зажигания, установите на них ключ 67.7812.9515 и затяните динамометрическим ключом.
Установите топливный насос в соответствии с указаниями главы "Система питания ваз 2105".
Установите карбюратор, присоедините к нему шланги и закройте его технологической заглушкой.
Установите крышку головки цилиндров с прокладкой и кронштейном топливопровода.
Залейте масло в горловину на крышке головки цилиндров ваз 2104.
