Проверка и ремонт рулевого механизма Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Тщательно осмотрите, нет ли на рабочих поверхностях ролика и червяка следов износа, заедания, вмятин или рисок. Изношенные и поврежденные детали замените.
Проверьте величину зазора между втулками и валом сошки, который не должен превышать 0,10 мм. Если зазор больше указанного, то втулки замените, пользуясь оправкой А.74105.
На внутренней поверхности втулок вала сошки ваз 2105 имеются спиральные канавки, которые выходят только на одну сторону втулки. При запрессовке втулки располагайте так, чтобы их торцы, имеющие выход канавок, находились внутри отверстия картера ваз 2107, а выходы канавок были расположены друг против друга. Торцы втулок должны утопать в отверстии картера на 1,5 мм.
Новые втулки перед запрессовкой смажьте трансмиссионным маслом.
После запрессовки в картер ваз 2104, ваз 2105, ваз 2107 окончательно обработайте втулки разверткой А.90336 до размера 28,698–28,720 мм. Монтажный зазор между валом сошки и втулками должен быть в пределах 0,008–0,051 мм.
Проверьте легкость вращения ролика вала сошки на шариковом подшипнике.
Шариковые подшипники червяка ваз 2104 и ролика должны вращаться свободно, без заедания и на поверхности колец и шариков не должно быть износа и повреждений.

ремонт рулевого механизма ваз 2104, ваз 2105, ваз 2107

Детали картера рулевого механизма лада классика: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки

Проверьте осевой зазор между головкой регулировочного винта 8 и пазом вала сошки 7. Зазор не должен превышать 0,05 мм. Если он больше, замените регулировочную пластину 9 на пластину большей толщины.

детали рулевого механизма ваз 2107, ваз 2105, ваз 2104

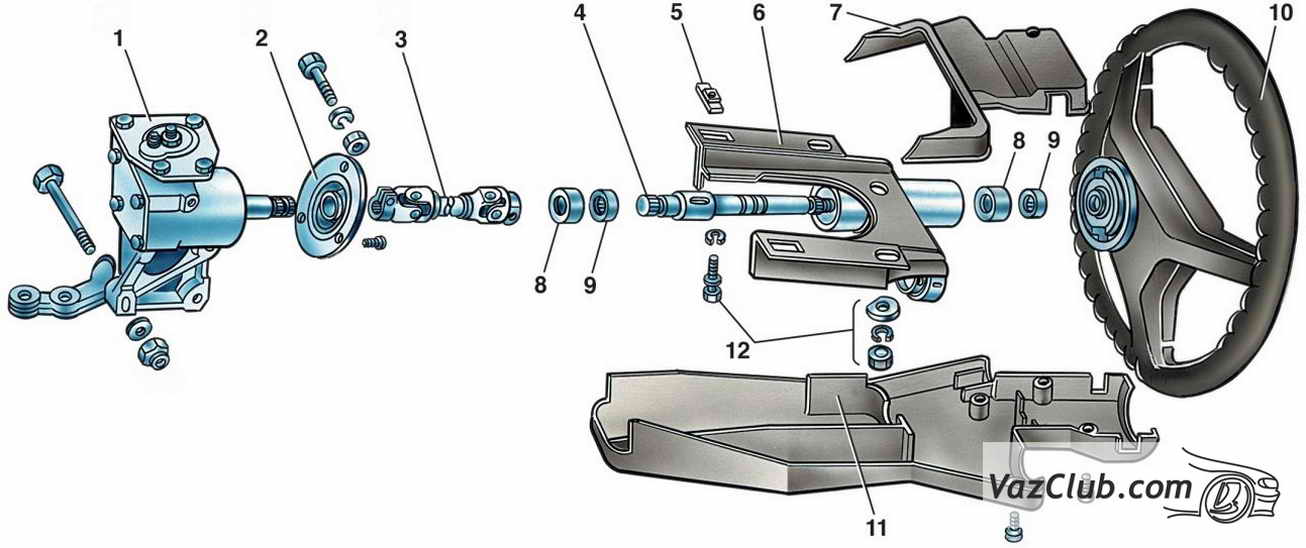

Детали рулевого механизма: 1 — картер рулевого механизма; 2 — уплотнитель вала; 3 — промежуточный вал; 4 — верхний вал; 5 — фиксирующая пластина передней части кронштейна; 6 — кронштейн крепления вала рулевого управления; 7 — верхняя часть облицовочного кожуха; 8 — втулка подшипника; 9 — подшипник; 10 — рулевое колесо; 11 — нижняя часть облицовочного кожуха; 12 — детали крепления кронштейна

Проверьте состояние фиксирующих пластин 5. Если они деформированы, замените их.

ПРИМЕЧАНИЕ
В запасные части поставляются регулировочные пластины одиннадцати размеров, толщиной от 1,95 до 2,20 мм; увеличение каждого размера составляет 0,025 мм
