Сборка и разборка картера рулевого механизма Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Разборка. Слейте масло из картера рулевого механизма ваз 2104, ваз 2105, ваз 2107. Закрепите картер на кронштейне А.74076/R с опорой А.74076/1.

Снятие сошки: 1 — съемник А.47043; 2 — вал сошки; 3 — сошка; 4 — кронштейн А.74076/R

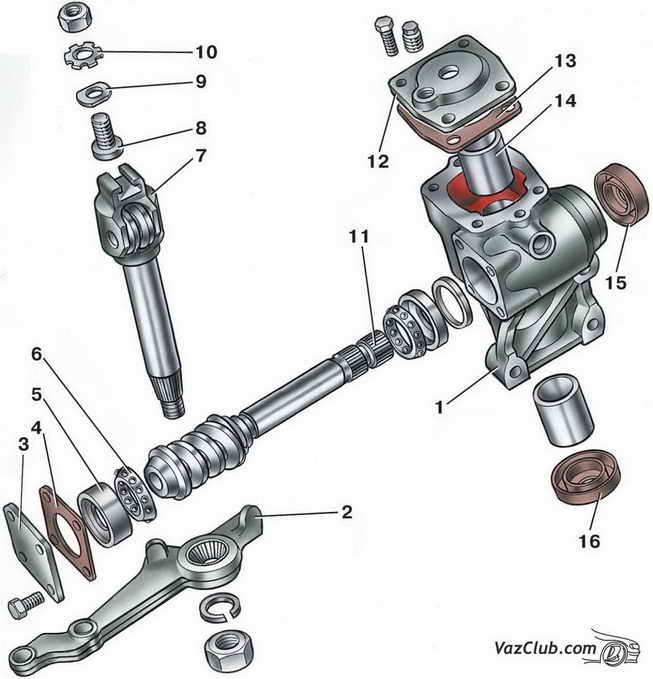

Детали картера рулевого механизма ваз 2104, ваз 2105, ваз 2107: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки

Отвернув гайку крепления рулевой сошки 2 и сняв пружинную шайбу, съемником А.47043 снимите сошку. Отвернув болты крепления, снимите крышку 12 картера рулевого механизма лада классика вместе с регулировочным винтом 8, регулировочной пластиной 9, стопорной шайбой 10 и контргайкой. Выньте из картера 1 рулевого механизма вал 7 сошки в сборе с роликом.
Отвернув болты крепления, снимите крышку 3 упорного подшипника вала червяка вместе с регулировочными прокладками 4.
Валом 11 червяка вытолкните из картера кольцо 5 подшипника и выньте вместе с сепараторами 6 подшипников. Снимите сальник 15 вала червяка и сальник 16 вала сошки.

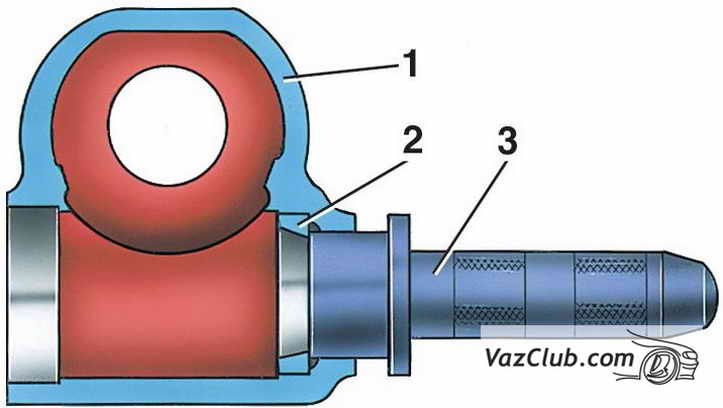

Снятие наружного кольца верхнего подшипника червяка с помощью оправки 67.7853.9541: 1 — картер рулевого механизма; 2 — наружное кольцо верхнего подшипника червяка; 3 — оправка 67.7853.9541

Оправкой 67.7853.9541 выпрессуйте наружное кольцо верхнего подшипника.
Сборку рулевого механизма ваз 2107 проводите на кронштейне А.74076/R в последовательности, обратной разборке.
Наружное кольцо верхнего подшипника червяка запрессовывайте оправкой 67.7853.9541, переставив насадку на ручке оправки обратной стороной.

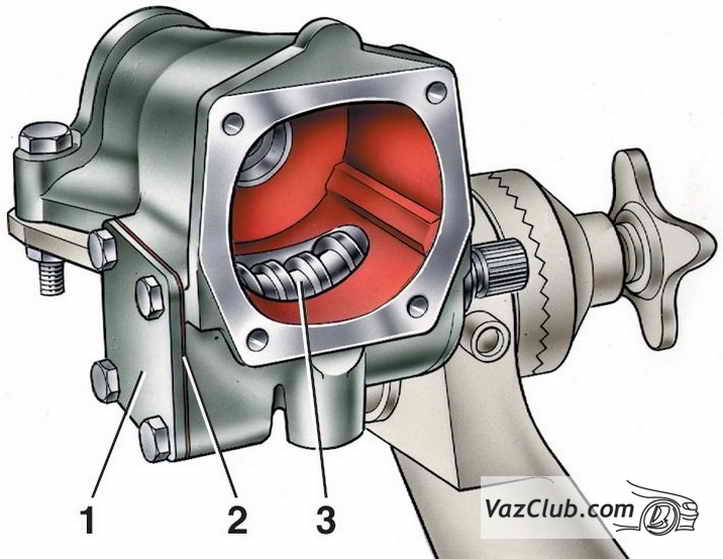

Установка червяка рулевого механизма: 1 – крышка подшипника; 2 – регулировочные прокладки; 3 – червяк

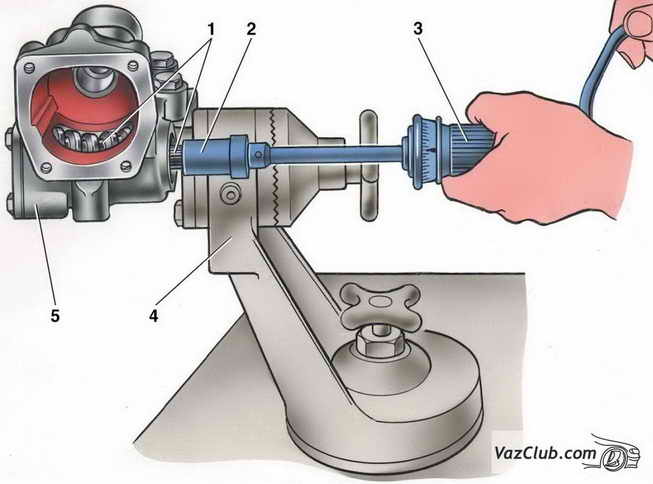

Контроль момента трения червяка динамометром: 1 — червяк; 2 — головка А.95697/5; 3 — динамометр 02.7812.9501; 4 — кронштейн стенда для ремонта картера рулевого механизма; 5 — картер рулевого механизма

После установки червяка в картер рулевого механизма и закрепления нижней крышки проверьте динамометром 02.7812.9501 с головкой А. А.95697/5 момент трения вала червяка ваз 2105; он должен находиться в пределах 19,6–49 Н·см (2–5 кгс·см). Если момент окажется меньше указанного, уменьшите толщину регулировочных прокладок 2, если больше — увеличьте.

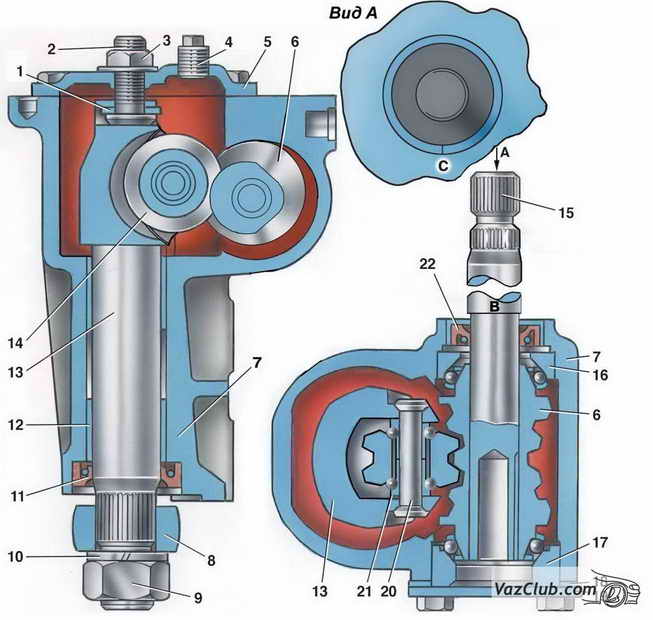

Разрез картера рулевого механизма ваз 2104: 1 — пластина регулировочного винта вала сошки; 2 — регулировочный винт вала сошки; 3 — гайка регулировочного винта; 4 — пробка маслоналивного отверстия; 5 — крышка картера рулевого механизма; 6 — червяк; 7 — картер рулевого механизма; 8 — сошка; 9 — гайка крепления сошки к валу; 10 — шайба пружинная; 11 — сальник вала сошки; 12 — втулка вала сошки; 13 — вал сошки; 14 — ролик вала сошки; 15 — вал червяка; 16 — верхний шарикоподшипник; 17 — нижний шарикоподшипник; 18 — регулировочные прокладки; 19 — нижняя крышка подшипника червяка; 20 — ось ролика; 21 — шариковый подшипник ролика; 22 — сальник вала червяка; В, С — метки

После установки вала сошки проверьте отсутствие зазора в зацеплении ролика с червяком в положениях вала червяка, повернутого вправо и влево на 30° от нейтрального положения сошки. Возможный зазор в зацеплении устраните регулировочным винтом 2 см. и затяните контргайку 3.
После регулировки зазора в зацеплении ролика и червяка проверьте динамометром момент трения вала червяка, который должен быть равен 68,6–88,2 Н·см (7–9 кгс·см) при повороте вала червяка на 30° как влево, так и вправо от среднего положения и должен снижаться плавно до 49 Н·см (5 кгс·см) при повороте от угла 30° до упора.
По окончании сборки проверьте углы поворота сошки от нейтрального положения, которые должны составлять32°10’±1° как влево, так и вправо до упора сошки в головки болтов. Залейте в картер рулевого механизма 0,215 л трансмиссионного масла ТАД-17и.
