Сборка и разборка задних колесных тормозных цилиндров Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Колесный цилиндр: 1 — упор колодки; 2 — защитный колпачок; 3 — корпус цилиндра; 4 — поршень; 5 — уплотнитель; 6 — опорная чашка; 7 — пружина; 8 — сухари; 9 — упорное кольцо; 10 — упорный винт; 11 — штуцер; А — прорезь на упорном кольце

Снимите защитные колпачки 2, затем выпрессуйте из корпуса цилиндра поршни 4 в сборе с деталями устройства автоматического регулирования зазора между тормозными колодками и барабаном ваз 2104, ваз 2105, ваз 2107.

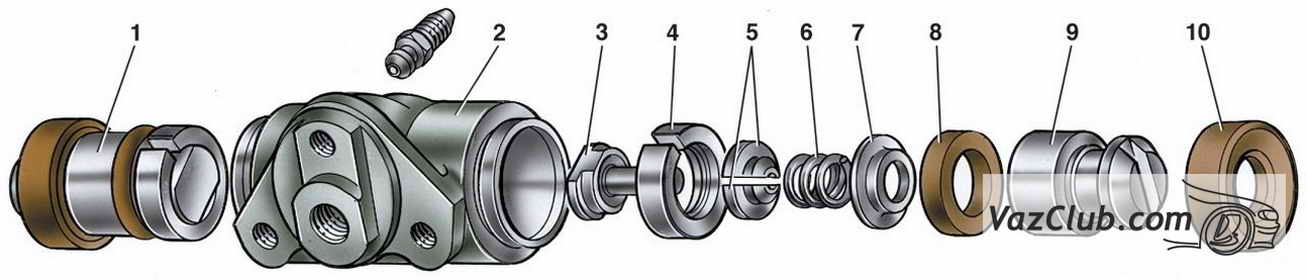

Детали колесного цилиндра: 1 — поршень в сборе; 2 — корпус цилиндра; 3 — упорный винт; 4 — упорное кольцо; 5 — сухари; 6 — пружина; 7 — опорная чашка; 8 — уплотнитель; 9 — поршень; 10 — защитный колпачок

Установите поршень в сборе с автоматическим устройством на специальное приспособление так, чтобы выступы приспособления охватывали головку упорного винта 3. Специальной отверткой, поворачивая поршень 9, выверните упорный винт 3 из поршня. Снимите с винта уплотнитель 8 с опорной чашкой 7 и сухари 5. Разъедините упорное кольцо 4 и упорный винт 3.
Сборку автоматического устройства для регулировки зазора между колодками и барабаном ваз 2107 и самого колесного цилиндра производите в обратной последовательности с учетом следующего:

— упорные винты поршней завертывайте моментом 3,9–6,9 Н·м (0,4–0,7 кгс·м); Прорезь А на кольцах должна быть направлена вертикально вверх, отклонение от вертикали допускается не более 30°. Такое расположение прорези обеспечивает более полное удаление воздуха из привода тормозного механизма ваз 2107 ваз 2105 колеса при прокачке тормоза;
— для предварительного сжатия упорных колец, поршни в корпус цилиндра запрессовывайте при помощи специального приспособления, имеющего форму цилиндра ваз 2104 с конусным внутренним отверстием;
— усилие запрессовки поршня в цилиндр должно быть не менее 343 Н (35 кгс); при усилии менее 343 Н (35 кгс) замените упорное кольцо;
— при запрессовке поршня в цилиндр необходимо выдержать размеры 4,5– 4,8 мм и 67 мм (максимально) для свободной посадки тормозного барабана ваз 2105;
— перед установкой деталей в корпус цилиндра смажьте их обильно тормозной жидкостью.

После сборки проверьте перемещение каждого поршня в корпусе цилиндра ваз 2104, ваз 2105, ваз 2107. Они должны легко перемещаться в пределах 1,25–1,65 мм. Последними установите на место защитные колпачки 2.
