Снятие и установка катушки зажигания Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

Перед началом:

отсоедините провод от клеммы “–” аккумуляторной батареи.

ПОРЯДОК ВЫПОЛНЕНИЯ

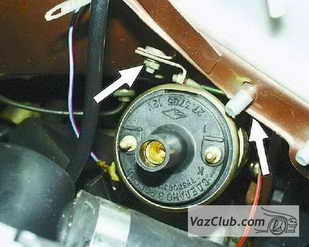

провода катушки зажигания ваз 2108, ваз 2109, ваз 21099

крепление катушки

снятие и установка катушки лада самара

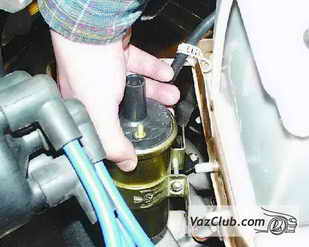

1. Отсоедините высоковольтный провод от катушки зажигания лада самара.

2. Отверните две гайки крепления кронштейна катушки (вторая гайка находится под площадкой аккумуляторной батареи).

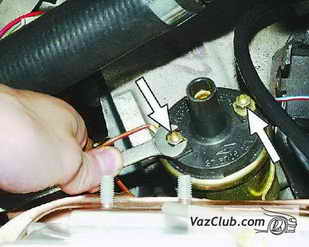

3. Отверните две гайки крепления и отсоедините провода от низковольтных клемм катушки ваз 2109.

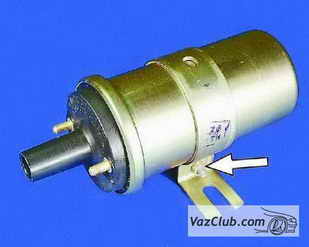

катушка с кронштейном

замена кронштейна

4. Снимите катушку с кронштейном.

5. При необходимости отверните гайку и снимите кронштейн с катушки ваз 2108, ваз 2109, ваз 21099.

6. Катушка зажигания устанавливается в порядке, обратном снятию.
