Регулировка, снятие и установка распределителя зажигания Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|
1. Отожмите отверткой пружинную скобу на колодке и отсоедините колодку с проводами от низковольтной клеммы распределителя зажигания ваз 2108, ваз 2109, ваз 21099.
|

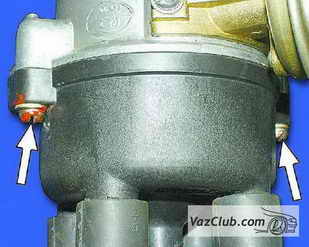

2. Отверните два винта крепления...
|

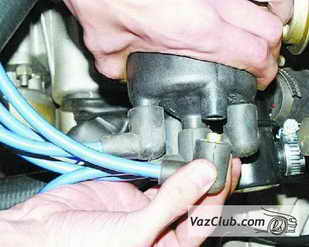

3. ...снимите крышку распределителя, оставив ее на проводах.
|
|
|
|
|
|
4. Отсоедините шланг от вакуум-корректора.
|

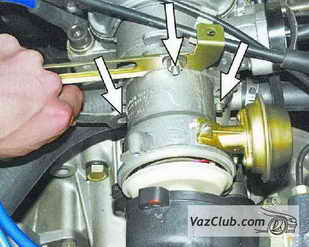

5. Установите поршень первого цилиндра в ВМТ. Отверните три гайки крепления распределителя лада спутник.
|
6. Снимите кронштейн держателя высоковольтных проводов.
|
|
|
|
|
|

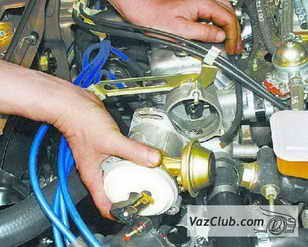

7. Снимите распределитель зажигания ваз 2109, ваз 21099, ваз 2108, лада самара.
|
8. Если надо снять крышку, выньте высоковольтные провода из гнезд крышки.
|

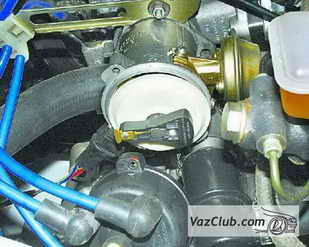

9. Распределитель зажигания лада самара устанавливается в порядке, обратном снятию. Перед установкой распределителя поверните валик так, чтобы наружный контакт бегунка встал против клеммы первого цилиндра в крышке.
|
|
|

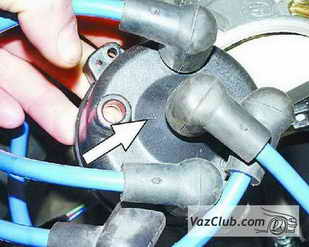

10. Высоковольтные провода к крышке распределителя подсоединяйте против часовой стрелки в соответствии с порядком работы цилиндров 1–3–4–2. Гнездо первого цилиндра отмечено меткой “1”. |
|
|
