Замена коммутатора зажигания Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

Предупреждение

При работе коммутатора зажигания ваз 2108, ваз 2109, ваз 21099 выделяется большое количество тепла. Кроме того, “масса” коммутатора подсоединяется через его радиатор. Поэтому периодически очищайте радиатор коммутатора зажигания от пыли и грязи для улучшения теплоотдачи.

ПОРЯДОК ВЫПОЛНЕНИЯ

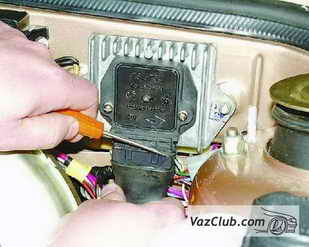

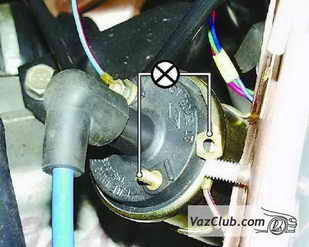

1. Отсоедините от клеммы “К” катушки зажигания лада самара коричневый провод с красной полосой (провод идет к контакту “1” коммутатора).	2. Подключите этот провод к контрольной лампе, рассчитанной на 12 В, мощностью 3 Вт. Другой контакт лампы подключите к клемме “К” катушки зажигания. Проверните двигатель стартером, при этом лампа должна замигать. Если лампа не загорается, замените коммутатор ваз 2108. Данный метод проверки позволяет проверить, подает ли коммутатор управляющие импульсы на катушку зажигания. Более точную проверку (величину длительности и форму импульсов) коммутатора надо производить на специальном стенде.	3. Для замены коммутатора отсоедините колодку с проводами от коммутатора зажигания ваз 2109, отжав отверткой пружинную скобу на колодке. Перед снятием коммутатора отсоедините провод от клеммы “–” аккумуляторной батареи.

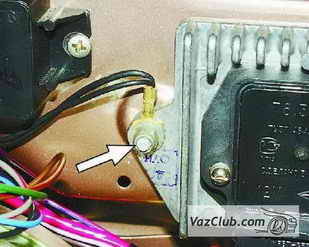

4. Отверните две гайки крепления радиатора и снимите коммутатор лада самара с радиатором.	5. Установите новый коммутатор лада спутник с радиатором в порядке, обратном снятию. Обратите внимание: под левой гайкой должен быть закреплен провод “массы”.
